Questões de Arquitetura do ano 2012

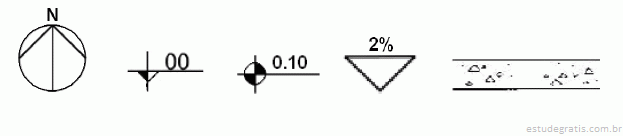

Sentido da rampa / cota de nível em planta / indicação do número da folha / hachuras de concreto em corte / cota de nível em corte

Indicação do norte / cota de nível em corte / cota de nível em planta / indicação do número da folha / hachuras de concreto em corte

Indicação do norte / cota de nível em corte / cota de nível em planta / inclinação de telhados e rampas / hachuras de mármore

Indicação do norte / cota de nível em planta / cota de nível em corte / inclinação de telhados e rampas / hachuras de mármore em corte

Indicação do norte / cota de nível em corte / cota de nível em planta / inclinação de telhados em planta / hachuras de concreto em corte

identificação do responsável pelo projeto e do cliente, nome do projeto, data, escalas.

escala dos desenhos, data, inclinação do telhado, medidas do lote, nome do loteamento.

lista de materiais, especificações de produtos que serão usados, referências de nível.

descrição da revisão, convenções gráficas, desenhos de referência, data.

lista de materiais, data, escala, convenções gráficas, nome do loteamento, nome do projeto.

Desenhos de detalhes: 1/200, 1/500

Plantas de situação: 1/1000, 1/2000

Plantas baixas e corte: 1/1, 2/ 1

Plantas de locação: 1/10, 1/20

Desenhos de fachadas: 1/1, 2/1

I 36 II 30 III 1:5

I 9 II 30 III 5:1

I 18 II 1 III 2:1

I 36 II 6 III 1:5

I 18 II 6 III 5:1

Linhas de eixo: são tracejadas; as espessuras variam de acordo com a escala do desenho.

Linhas de projeção: são contínuas; espessura inferior às linhas de contorno.

Linhas internas: são tracejadas; a espessura tem o mesmo valor das linhas de contorno.

Linhas situadas além do plano do desenho: são linhas traço-ponto; a espessura varia com a escala e a natureza do desenho.

Linhas de contorno: são contínuas; a espessura varia com a escala e a natureza do desenho.
