Questões de Arquitetura do ano 2011

Considere as seguintes características da laje nervurada de concreto armado:

I. Deve ser entendida como uma série de vigas bem próxima uma das outras que sustentam uma laje maciça.

II. Para que seja economicamente eficiente, é necessário que as nervuras comportem-se como vigas “T”, sendo necessário que a compressão se dê nas fibras em que se encontra a laje.

III. Lajes nervuradas biapoiadas com nervuras invertidas não são eficientes, pois a laje não colabora na compressão.

IV. Não é interessante o uso de laje nervurada em balanço, com laje na face superior, pois a compressão se dá nas fibras inferiores desaparecendo o comportamento de viga “T”.

É correto o que consta APENAS em

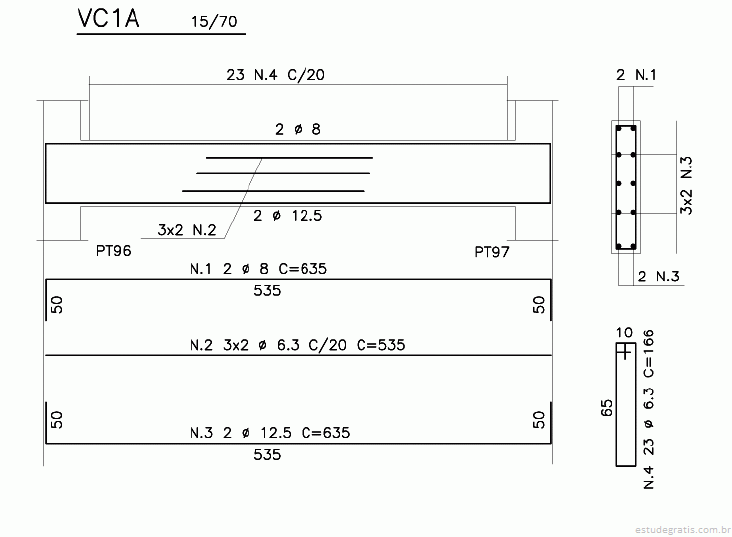

Nos projetos de estruturas, os desenhos de armação devem fornecer informações sobre posição, bitola (diâmetro), comprimento, dobras e corte das barras de aço.

 O comprimento dos estribos da viga VC1A do desenho acima é:

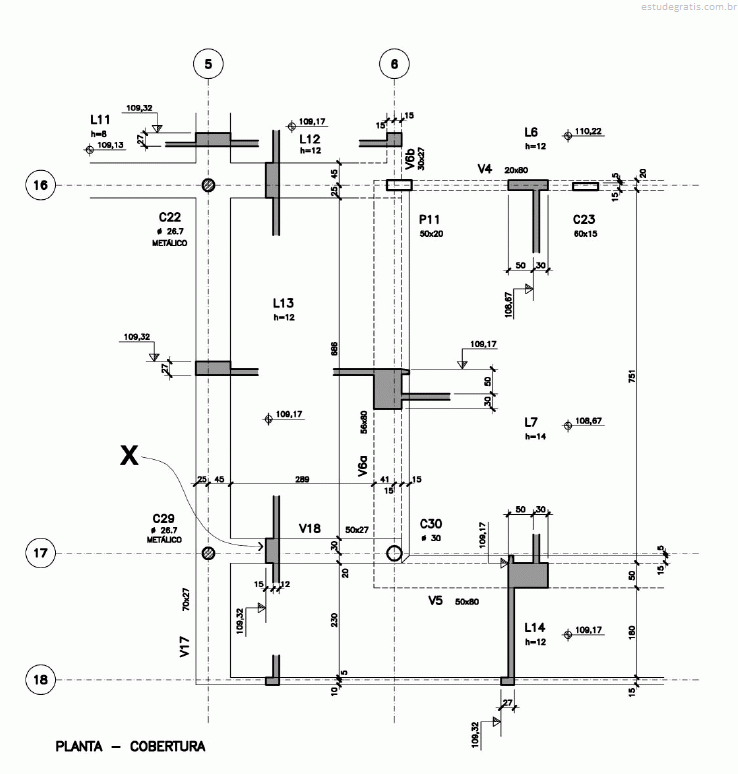

Nos projetos de estruturas, a planta de formas deve mostrar a posição dos elementos estruturais, identificá-los por nome ou número e indicar suas dimensões.

O elemento estrutural assinalado com o X na planta de forma acima é

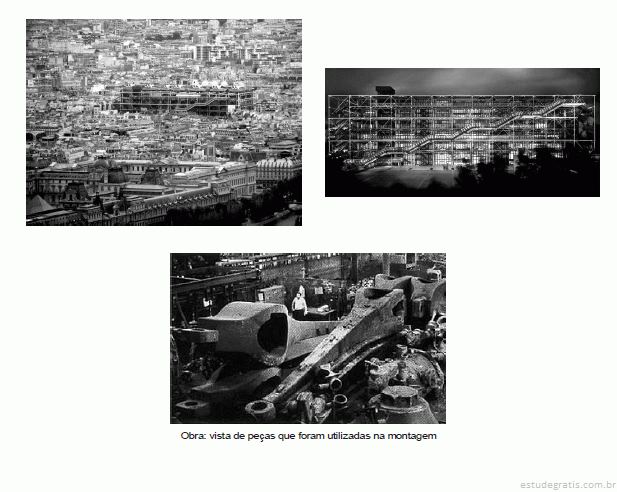

O Centro Georges Pompidou (1971-77) − também chamado de Beaubourg por causa da rua que passa ao lado − em Paris, é conhecido como um exemplo de arquitetura que foi definida como high-tech, da qual Renzo Piano, um dos autores, é um dos expoentes mais importantes. Em entrevista recente em que discute o papel social do arquiteto, analisando sua obra e metodologia de projeto de arquitetura e de desenho urbano, faz a seguinte afirmação: “O Beaubourg é um grande protótipo, um gigantesco objeto artesanal feito à mão, peça à peça. É uma espécie de paródia do imaginário tecnológico de nossos tempos.”

Considerando os princípios contidos na obra e nesse pensamento, verifica-se que

I. o que se construiu é um grande retângulo disponível a todas as possíveis articulações internas.

II. sua principal característica é a rigidez que se traduz em um espaço interno previsível, predefinido por determinações funcionais.

III. o Beaubourg não é um recipiente neutro: a extroversão, mesmo respondendo a exigências funcionais, se traduz, na realidade, em uma pesquisa estilística.

IV. os percursos mecanizados e visíveis do exterior foram lidos como uma citação high-tech. Mas não é bem assim: o que se realizou é apenas um jogo com a tecnologia, não é tecnologia.

É correto o que consta APENAS em

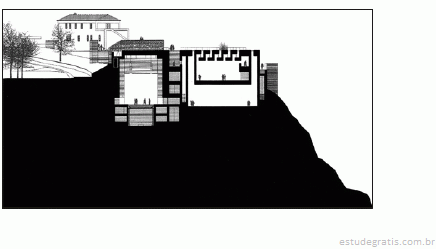

O corte é importante peça gráfica no desenvolvimento e representação de projetos arquitetônicos, pois permite a compreensão de informações distintas daquelas presentes na planta. Considere abaixo um corte do edifício do Centro de Artes Casa das Mudas (2001-2004), Ilha da Madeira, Portugal, do arquiteto Paulo David.

Em relação à quantidade de informações que os cortes podem fornecer, verifica-se que
