Questões de Arquitetura do ano 2009

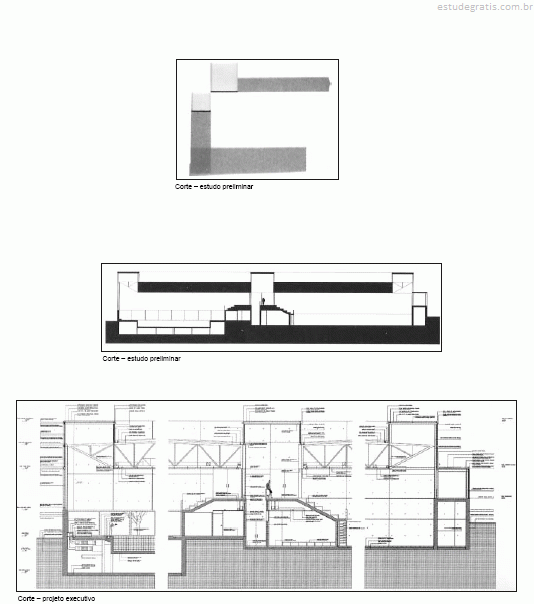

O corte é uma peça gráfica de grande importância tanto para o desenvolvimento quanto para a representação da espacialidade de um projeto arquitetônico, pois permite a compreensão de informações distintas daquelas presentes na planta. Considere os desenhos abaixo, cortes de distintas fases do desenvolvimento do projeto do Centro Desportivo em Galdácano (1996-2000), na Espanha, de autoria dos arquitetos Sol Madridejos e Juan Carlos Sancho Osinaga.

Em relação à quantidade de informações que os cortes podem fornecer, verifica-se que

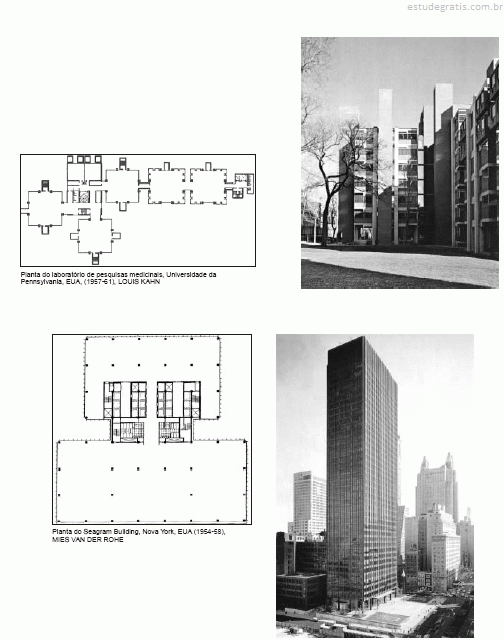

Considere dois edifícios não-residenciais, caracterizados pela exigência de flexibilidade e pela importância da colocação dos serviços e circulações em suas plantas.

Neles,

A coordenação modular e o emprego de componentes construtivos são comumente relacionados em projetos em que se tem preocupação de racionalização da construção. Considere as dimensões estimadas das seguintes peças pré-fabricadas de um projeto modulado:

− pilares externos: 30 × 60 cm.

− pilares internos: 30 × 30 cm (até um pavimento), 30 × 45 cm (até dois pavimentos) e 30 × 60 cm (até três pavimentos).

− lajes alveolares: 15 cm (para vãos até 7,20 m) e 20 cm (para vãos até 10,80 m).

− vigas de apoio das lajes alveolares (parte pré-fabricada): 30 × 60 cm (vãos até 10,80 m, com continuidade nas duas extremidades), 30 × 70 cm (vãos até 10,80 m, com continuidade em uma só extremidade) e 30 × 80 cm (vãos até 10,80 m, sem continuidade).

Com estas informações, constata-se que a modulação dos ambientes, medidos a partir dos eixos da estrutura, em centímetros, é de

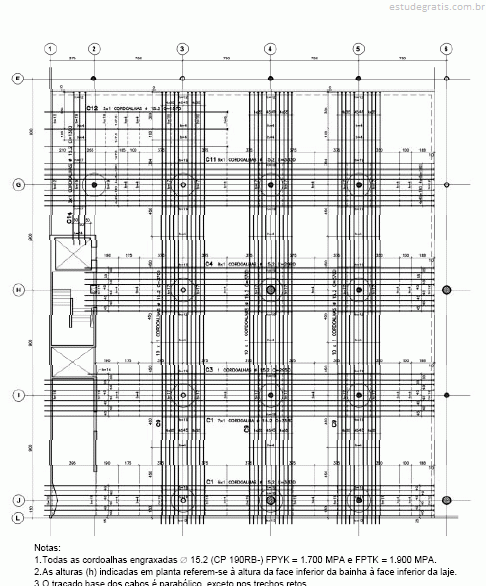

Considere o projeto de armação da laje do projeto executivo da estrutura de concreto armado e respectivas notas anexadas ao desenho:

Verifica-se que a laje utilizada é do tipo

Dos diversos sistemas estruturais, os que podem vencer grandes vãos e sofrer compressões simples, gerando esforços horizontais (empuxos) nos apoios são
