Questões de Arquitetura do ano 2009

Em um caderno de encargos e especificações de determinada obra pública, estão descritos os serviços de execução. A respeito desses serviços, julgue os itens seguintes.

Todas as esquadrias a serem fornecidas e instaladas deverão ser executadas conforme os mapas e detalhes constantes nas pranchas do projeto de arquitetura. Todas as superfícies metálicas deverão ser limpas e livres de ferrugens, quer por processo mecânicos, quer por processos químicos, e deverão receber tratamento anticorrosivo antes de serem colocadas nas devidas posições, com pelo menos duas demãos de zarcão.

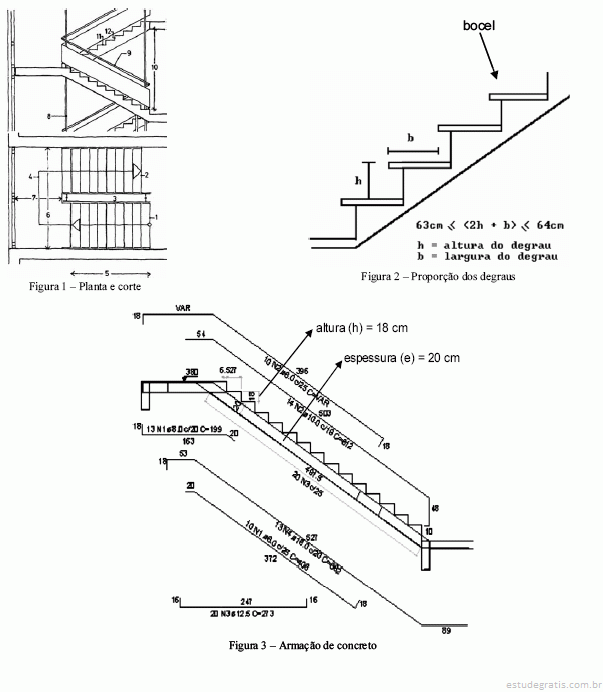

Figuras para as questões de 26 a 29

Com base nas figuras 2 e 3 apresentadas na página anterior, julgue os itens subsequentes.

I Determina-se o ângulo da escada utilizando-se medidas h e b mostradas na figura 2.

II Duas alturas somadas à base do degrau devem ter em média 63,50 cm.

III O recuo do espelho em relação ao revestimento do piso (bocel) deve ser somado à medida b para determinar a proporção da escala.

IV A medida de determinado degrau com h/b = 16,50/30,50 cm está dentro da fórmula de Blondel apresentada na figura 3.

A quantidade de itens certos é igual a

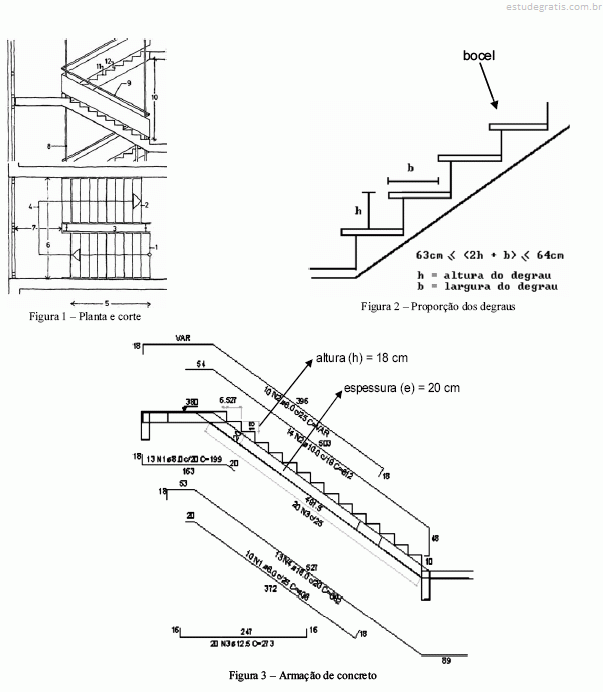

Figuras para as questões de 26 a 29

Ainda considerando as figuras apresentadas e quanto à estrutura das escadas de emergência, julgue os itens seguintes.

I A altura resistente da escada da figura 1 está adequada para ser de concreto.

II Caso a escada da figura 2, seja de concreto, sua altura resistente está comprometida e precisará de vigas laterais, por exemplo.

III A altura resistente da escada da figura 3 é obtida pela soma da medida h com a espessura do lanço cotada em 20 cm.

IV Na armação da escada de concreto mostrada na figura 3, os degraus não foram contemplados. Em termos puramente estruturais, eles entram como peso morto.

Estão certos apenas os itens

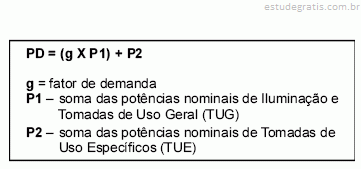

Para o projeto de instalações elétricas, considere o quadro acima e o fator de demanda igual a 0,40. Considere ainda, as seguintes cargas instaladas: iluminação: 2.800 VA; TUG: 3.700 VA; e TUE: 16.200 W em KW ou KVA. Com base nessas informações, a provável demanda (PD) de um apartamento é igual a

Considerando que a instalação elétrica de uma residência deve ser dividida em circuitos terminais, assinale a opção correta.
