Questões de Arquitetura do ano 2006

Com relação ao desenho técnico, que consiste em instrumento para representação do projeto arquitetônico, julgue os itens a seguir.

I Os elementos que estão abaixo do plano de corte devem ser representados em planta com linha tracejada fina.

II Os elementos da estrutura devem ser representados com linha contínua grossa.

III As marcações dos planos de corte em planta devem ser representadas com linha grossa em forma de traço-ponto.

IV Os elementos em vista devem ser representados com linha contínua fina.

V A projeção da cobertura deve ser representada em planta com linha tracejada grossa.

VI Os arcos que indicam as aberturas de portas devem ser representados com linha tracejada fina.

Estão certos apenas os itens

Tradicionalmente o concreto constitui uma composição dos agregados areia e brita e do aglomerante hidráulico cimento, que, depois de misturada com água, faz a pega e se torna dura e rígida como uma pedra. Para melhorar o desempenho do concreto, são utilizados aditivos aéreos, como o gesso e a cal. Atualmente, o concreto vem recebendo adições de novos materiais que visam produzir um concreto de alta resistência (CAR). Acerca da composição dos aglomerantes, agregados, aditivos e adições, assinale a opção correta.

Inúmeros componentes utilizados na indústria da construção provêm do setor cerâmico que, por ser amplo e heterogêneo, é comumente subdividido em subsetores ou segmentos em função de diversos fatores tais como matérias-primas, propriedades e utilização. Nesse contexto, associe os itens da coluna da direita com os da esquerda da tabela acima e assinale a opção que apresenta a correspondência correta entre os subsetores e a quantidade de produtos da coluna da direita que são decorrentes desses subsetores.

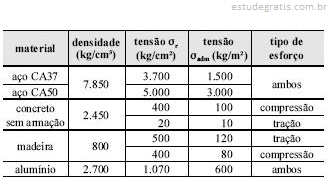

Com base na tabela acima, que fornece as características de densidade e resistência de alguns materiais empregados em estruturas, julgue os itens a seguir.

I Para se calcular uma treliça de aço, pode-se adotar uma tensão de 1.400 kg/m².

II O aço 50 é mais pesado que o aço 37.

III Para se calcular um mezanino com piso de madeira, pode-se adotar uma tensão de 400 kg/cm².

IV O alumínio aceita igualmente esforços de tração e compressão.

V A madeira não aceita igualmente esforços de tração e compressão.

Estão certos apenas os itens

Texto para as questões 74 e 75

Ao contrário do que se imagina, a madeira retirada da Amazônia — quase sempre de forma predatória — não se transforma em móveis finos nem em peças de decoração. Cerca de 70% das árvores arrancadas de um dos ecossistemas mais ricos do planeta vão para a construção de casas de classe média e baixa nas periferias urbanas. Viram estruturas de telhado, formas para concreto e vigas de sustentação. Na estrutura do telhado de uma casa com 150 m² gasta-se o equivalente a duas árvores com a altura de um prédio de oito andares.

Considerando o texto e os princípios da sustentabilidade, assinale a opção correta.
