Questões Concurso UFSC

Segundo a NBR 5626 – Sistemas prediais de água fria e água quente – Projeto, execução, operação e manutenção, em relação às pressões mínima e máxima no sistema de distribuição, é correto afirmar que:

Com base na NBR 6492 – Representação de projetos de arquitetura, analise as afirmativas abaixo e assinale a alternativa correta.
I. As cotas devem ser indicadas em metro (m) para as dimensões iguais e superiores a 1 m e em centímetro (cm) para as dimensões inferiores a 1 m, e os milímetros (mm) devem ser indicados como se fossem expoentes.
II. Nas cotagens de nível, a indicação N.O. significa “nível da obra”.
III. No dimensionamento dos vãos de portas e das janelas, a cota será indicada no vão acabado pronto para receber as esquadrias.
IV. Na marcação de coordenadas, devem-se utilizar sempre as letras do alfabeto (A, B, C etc.) nos eixos verticais do projeto e os algarismos arábicos (1, 2, 3 etc.) nos eixos horizontais do projeto.
V. No estudo preliminar, devem ser gerados planta de situação, plantas, cortes e fachadas e plantas de formas.

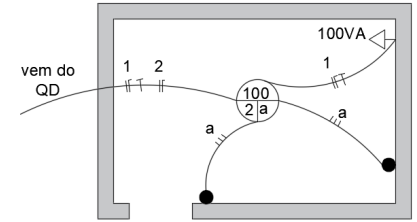

Considerando a planta elétrica mostrada na figura abaixo e a NBR 5410 – Instalações elétricas de baixa tensão, analise as afirmativas abaixo e assinale a alternativa correta.


I. O esquema mostrado na figura está correto, representando um comando paralelo e uma tomada baixa. II. A seção mínima dos condutores do circuito 1 é de 4 mm². III. A seção mínima dos condutores de retorno é de 1,5 mm². IV. A seção mínima do condutor de proteção é de 2,5 mm². V. Os interruptores da figura são do tipo intermediário.

Conforme a NBR 8196 – Desenho técnico – Emprego de escalas, numa planta de situação, deseja-se representar um terreno retangular de 20 m por 35 m numa escala 1:500, numa folha A2 (594 mm x 420 mm). É correto afirmar que o terreno será representado na folha por um retângulo de:

Quanto à definição dos termos aplicáveis às tintas para construções não industriais, segundo a NBR 12554 – Tintas para edificações não industriais, correlacione as colunas abaixo, associando o termo técnico à sua definição, e assinale a alternativa com a sequência correta da coluna 2 de cima para baixo.
Coluna 1 – Termos ( 1 ) Solvente  ( 2 ) Verniz  ( 3 ) Fundo  ( 4 ) Impregnante  ( 5 ) Tinta
Coluna 2 – Definições

( ) Produto com a finalidade de preparar as superfícies para receber o acabamento.
( ) Substância utilizada para solubilizar ou dissolver outros materiais, proporcionando viscosidade apropriada para aplicação da tinta em um substrato.
( ) Revestimento orgânico que, quando seco, forma um filme transparente, utilizado como acabamento, em ambientes interiores e exteriores, para proteção e decoração de superfícies de madeira, concreto, entre outras.
( ) Composição química formada por uma dispersão de pigmentos em uma solução ou emulsão de um ou mais polímeros que, ao ser aplicada na forma de uma película fina sobre uma superfície, adere a ela, transformando-se em um revestimento, com a finalidade de proteger, cobrir e embelezar a superfície.
( ) Acabamento indicado para madeira que, ao ser aplicado, é absorvido pelo substrato e, após a secagem final, forma um filme de baixa camada, podendo ser transparente ou opaco.
