Questões Concurso TRT 5ª

Na proteção de barramentos de instalações industriais em baixa tensão, devido à existência de alimentadores e diversos ramais de motores, é necessário que a proteção do sistema atenda a critérios de seletividade, a fim de se evitar atuações indevidas dos dispositivos de proteção. Considerando que um alimentador supra um ramal de motores de indução trifásico e a seletividade, dos circuitos, julgue os itens que se seguem.

Considerando que tanto o alimentador quanto o ramal do motor estejam protegidos por fusíveis, não será possível dimensionar os fusíveis de modo que haja seletividade, visto que, nessa situação, a seletividade somente é possível se houver também disjuntores no ramal dos motores.

Um sistema de energia elétrica, em seu sistema de proteção elétrica, utiliza somente relés do tipo estático. A respeito desses relés, julgue os itens subseqüentes.

Um sistema de energia elétrica, em seu sistema de proteção elétrica, utiliza somente relés do tipo estático. A respeito desses relés, julgue os itens subseqüentes.

Considerando funções similares, relés estáticos e digitais microprocessados apresentam, em geral, tempo de atuação maior que os relés eletromecânicos. Isto ocorre porque estes últimos não requerem cálculos numéricos para implementação de determinada lógica de acionamento.

Julgue os itens subseqüentes, acerca de arranjos típicos de subestações de alta tensão em sistemas de energia elétrica.

No arranjo do tipo barra simples, devido às suas limitações físicas, no total, o número de disjuntores que é permitido ligar na subestação não deve superar doze unidades.

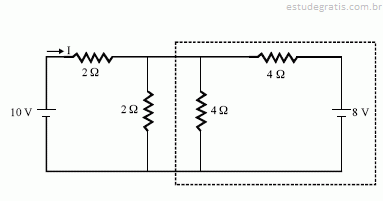

Considere a rede resistiva alimentada por tensão CC mostrada na figura seguinte.

Tendo como base as informações do circuito ilustrado acima, julgue os itens que se seguem.

Não é possível calcular um equivalente de Norton para o circuito elétrico em questão, porque ele não tem fonte independente de corrente.
