Questões Concurso TRT 21ª

No que concerne ao projeto de instalações elétricas, julgue os itens subsequentes.

O condutor de proteção, assim como admitido para o condutor neutro, pode ser comum a vários circuitos terminais, desde que estes estejam contidos em um mesmo eletroduto.

Acerca dos relés de bloqueio (também conhecidos como relés 86), utilizados na proteção de sistemas elétricos de potência, julgue os próximos itens.

Os relés de bloqueio, por serem equipamentos auxiliares, operam de forma lenta em comparação a outros relés (por exemplo, os relés de sobrecorrentes de ação retardada). O tempo de atuação de um relé de bloqueio pode ser superior a 100 ms.

Acerca dos relés de bloqueio (também conhecidos como relés 86), utilizados na proteção de sistemas elétricos de potência, julgue os próximos itens.

Uma vez acionado, o relé de bloqueio trava o fechamento do disjuntor, sendo o seu rearmamento possível somente com a intervenção humana.

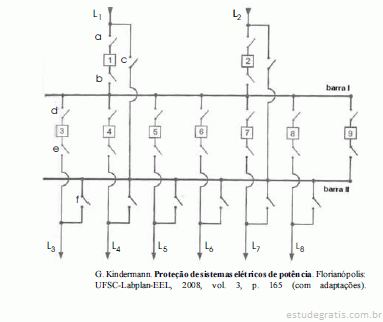

A figura acima mostra o esquema de um arranjo de barra principal e de barra de transferência de uma subestação de um sistema elétrico de potência. A partir das informações contidas nesse esquema, julgue os itens que se seguem.

Quando a subestação em tela estiver em operação normal, a chave seccionadora f deverá estar aberta.

A figura acima mostra um circuito elétrico, em que são indicados as resistências de todos os resistores, a tensão de excitação v(t), o potencial e₁(t) no nó central e as correntes i₁(t) e i₂(t). Considerando que todos os componentes desse circuito sejam ideais, julgue os itens que se seguem.

Considere que o resistor R₄ e a fonte de 10 V sejam desconectados do circuito. Nessa situação, a resistência equivalente de Thévenin do ramo de circuito localizado à esquerda dos pontos A e B do circuito é igual a 30 k.
