Questões Concurso TRT 21ª

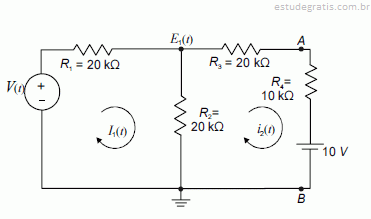

A figura acima mostra um circuito elétrico, em que são indicados as resistências de todos os resistores, a tensão de excitação v(t), o potencial e₁(t) no nó central e as correntes i₁(t) e i₂(t). Considerando que todos os componentes desse circuito sejam ideais, julgue os itens que se seguem.

A seguinte equação é válida para o nó com potencial e₁(t):

Considere que, no circuito elétrico acima, todos os componentes sejam ideais, que o circuito tenha uma tensão de entrada v_i(t) e que a saída seja dada pela queda de tensão no indutor, representada por v_o(t). Julgue os próximos itens, com relação a esse circuito, supondo condições iniciais nulas.

Considere que, no circuito elétrico acima, todos os componentes sejam ideais, que o circuito tenha uma tensão de entrada v_i(t) e que a saída seja dada pela queda de tensão no indutor, representada por v_o(t). Julgue os próximos itens, com relação a esse circuito, supondo condições iniciais nulas.

Se a tensão de entrada v_i(t) for senoidal, então, em regime permanente, as quedas de tensão no indutor e no resistor também serão senoidais e estarão em fase uma com a outra.

Considere que, no circuito elétrico acima, todos os componentes sejam ideais, que o circuito tenha uma tensão de entrada v_i(t) e que a saída seja dada pela queda de tensão no indutor, representada por v_o(t). Julgue os próximos itens, com relação a esse circuito, supondo condições iniciais nulas.

Se a tensão v_i(t) for uma função de grau unitário, com amplitude unitária em volts e iniciando no instante t = 0, então a tensão de saída, em volts, será dada por

Considere que uma carga elétrica pontual positiva com valor Q, em um ambiente com constante dielétrica igual a K, esteja em repouso. Com relação a essa situação, julgue o item a seguir.

O campo elétrico em um ponto localizado a uma distância d dessa carga tem módulo igual a  e sentido apontando para a posição da carga.
