Questões Concurso TRE PB

Para medir a tensão de uma tomada trifásica de uma oficina onde operam máquinas a motores, o seletor do multímetro deve estar em

Um sistema de aquecimento por resistência elétrica possui a especificação: 220 V / 25 kW. O seu consumo de corrente é de, aproximadamente,

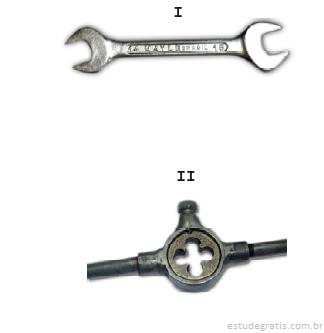

Observe as ferramentas representadas abaixo.

 Elas correspondem a

           I              II

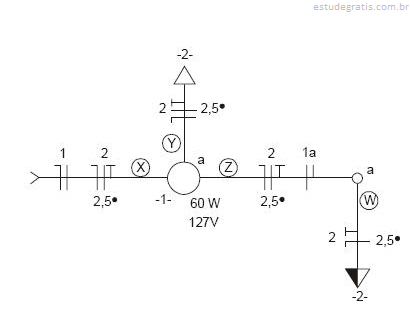

Atenção: Considere o esquema abaixo para responder às questões de números 58 a 60. O esquema unifilar contém um erro em um dos eletrodutos identificados por X, Y, Z e W.

A indicação 2,5 • significa

Um transformador tem a especificação:

110 V - 220 V / 9 + 9 V - 1A.

O seu enrolamento primário tem três terminais, sendo o central na cor amarela e os extremos nas cores preta e vermelha. O seu enrolamento secundário tem três terminais, sendo o central na cor preta e os extremos na cor laranja.

Considere as proposições abaixo.

I. Alimentando o primário com 220 V nos terminais preto e vermelho e estando o secundário sem carga, a tensão entre o terminal preto do secundário e qualquer terminal laranja é de 9 V.

II. Alimentando o primário com 110 V nos terminais preto e amarelo e estando o secundário sem carga, a tensão entre os terminais de cor laranja é de 18 V.

III. Alimentando o enrolamento primário com 110 V nos terminais preto e vermelho e estando o secundário sem carga, a tensão entre os terminais de cor laranja é de 36 V. IV. A potência máxima que o transformador pode fornecer a uma carga é 18 VA.

É correto o que se afirma APENAS em
