Questões Concurso TCE/RO

De acordo com a NBR 5.410, que regula os procedimentos em instalações elétricas de baixa tensão, são previstos os seguintes esquemas de aterramento: TN-S, TN-C, TN-C-S, TT e IT. A respeito dessa temática, considere as seguintes afirmativas:

I - para o esquema TN-S, os quadros de distribuição de circuitos terminais são dotados de barramentos de terra, onde não podem ser conectados os condutores de neutro;

II - para o esquema TT, é obrigatória a utilização de DR em todos os circuitos terminais;

III - para o esquema IT, as cargas são aterradas no mesmo ponto da fonte.

Está(ão) correta(s), somente, a(s) afirmativa(s):

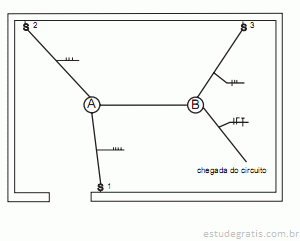

A figura acima representa a ligação de duas luminárias (A e B), por meio de três interruptores (1, 2 e 3). A ligação foi realizada de modo a propiciar o acionamento dessas luminárias em qualquer um dos interruptores. Os condutores que devem passar entre a luminária A e a B e os interruptores 1, 2 e 3, respectivamente, são:

Uma instalação industrial é alimentada por um sistema elétrico, com tensão de entrada de 13,8 kV e potência de curto-circuito no ponto de entrega da concessionária de 150.000kVA. Os valores da tensão e da potência de base adotados são iguais aos nominais do transformador de entrada (2.000 kVA; 13,8Δ kV-150Y kV). Nessas condições, a impedância reduzida do sistema é:

A chave estrela-triângulo é muito utilizada para a partida de motores trifásicos de pequeno porte, dado o seu custo reduzido e sua praticidade. Com respeito ao emprego desse equipamento, considere as seguintes afirmativas:

I - o motor deve ter todos os terminais de seus enrolamentos disponíveis para as ligações;

II - a corrente de partida na configuração delta é 1/3 da sua correspondente na configuração estrela;

III - a tensão em cada enrolamento do motor, na configuração estrela, é igual à da configuração delta.

A(s) afirmativa(s) correta(s) é(são) apenas a(s):

A figura acima apresenta o diagrama elétrico de controle para o acionamento de três máquinas trifásicas, comandadas pelos contatores C1, C2 e C3. As chaves S1 e S2 são do tipo sem retenção. A ação de acionar uma chave significa apertá-la e soltá-la em seguida. Suponha, inicialmente, que os contatores estejam desenergizados e que o operador então aciona a chave S2. Após uma hora, o operador retorna ao quadro de comando e aciona a chave S1. Considerando o funcionamento do sistema em condições normais, após o transitório, o(s):
