Questões Concurso Superintendência de Gestão e Desenvolvimento de Pessoas - PE (SUGEP/PE)

#Questão 759963 - Engenharia Elétrica, Proteção do Sistema de Energia, Banca não informada, 2018, Superintendência de Gestão e Desenvolvimento de Pessoas - PE (SUGEP/PE), Engenheiro Elétrico

Acerca das partes e equipamentos aplicados a um SPDA, é incorreto afirmar que:

A) o sistema captor intercepta as descargas atmosféricas e distribui as respectivas correntes elétricas pelas descidas.

B) o condutor de descida conduz a corrente recebida do captor para os eletrodos de aterramento, para que a corrente elétrica seja distribuída na periferia da edificação.

C) os eletrodos de aterramento são elementos metálicos instalados para dispersar no solo a corrente elétrica proveniente da descarga atmosférica.

D) os dispositivos protetores de surto (DPS) podem atuar e funcionar adequadamente sem que a unidade consumidora possua um esquema de aterramento.

E) os varistores que compõem os para-raios de baixa tensão desenvolvidos para proteger equipamentos elétricos sensíveis são elementos cuja resistência elétrica varia com a tensão aplicada nos seus terminais.

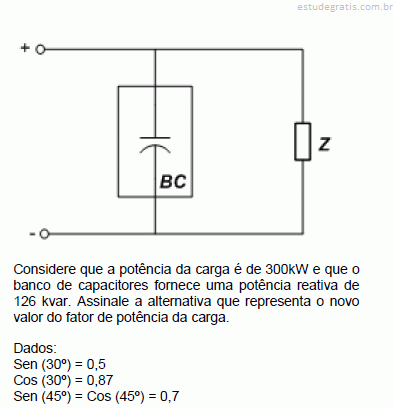

#Questão 759980 - Engenharia Elétrica, Sistema de Potência, Banca não informada, 2018, Superintendência de Gestão e Desenvolvimento de Pessoas - PE (SUGEP/PE), Engenheiro Elétrico

#Questão 759981 - Engenharia Elétrica, Sistema de Potência, Banca não informada, 2018, Superintendência de Gestão e Desenvolvimento de Pessoas - PE (SUGEP/PE), Engenheiro Elétrico

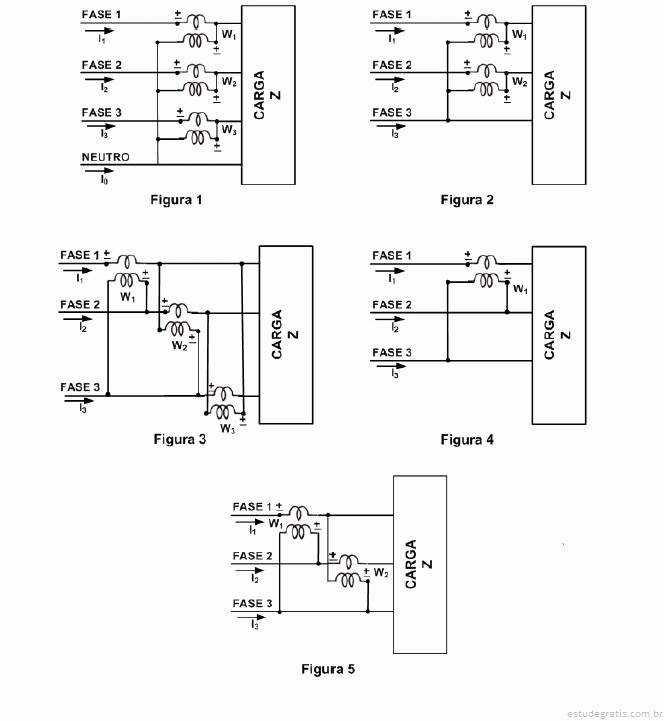

Sobre os métodos de medição de potência, assinale a alternativa correta.

A) A figura 1 mostra o método dos três wattímetros para medição de potência ativa com a utilização de transformadores de instrumentos.

B) A figura 2 apresenta o método dos dois wattímetros para medição de potência reativa sem a utilização de transformadores de instrumentos.

C) A figura 3 apresenta o método dos wattímetros para medição da potência ativa com a utilização de transformadores de instrumentos.

D) A figura 4 apresenta montagem para medição da potência ativa em circuitos trifásicos.

E) A figura 5 apresenta montagem para medição reativa, apenas em circuitos trifásicos.

#Questão 759996 - Engenharia Elétrica, Subestações e Equipamentos Elétricos, Banca não informada, 2018, Superintendência de Gestão e Desenvolvimento de Pessoas - PE (SUGEP/PE), Engenheiro Elétrico

Acerca do funcionamento dos transistores bipolares, analise as proposições a seguir.

1) Os dois modos básicos para operar um transistor são a polarização de base (circuitos de chaveamento) e a polarização de emissor (circuitos amplificadores).

2) O ganho de corrente de um transistor é definido como a razão da corrente do emissor pela corrente de base (IE/IB).

3) Se num circuito com um transistor o resistor de base for curto-circuitado, o transistor será danificado.

Está(ão) correta(s):

A) 1, apenas.

B) 1 e 2, apenas.

C) 1 e 3, apenas

D) 2 e 3, apenas

E) 1, 2 e 3.

#Questão 760016 - Engenharia Elétrica, Teoria de Controle, Banca não informada, 2018, Superintendência de Gestão e Desenvolvimento de Pessoas - PE (SUGEP/PE), Engenheiro Elétrico

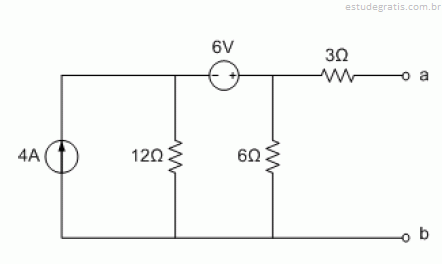

Dado o circuito em corrente contínua linear indicado pela figura abaixo:

É correto afirmar que:

A) o circuito equivalente é uma fonte de corrente de 18A ligada em série com a resistência equivalente de 3,5

B) o circuito equivalente é uma fonte de tensão de 18V ligada em série com uma resistência de 3,5

e a máxima transferência de potência ocorre quando uma carga resistiva de 14

é ligada aos terminais ab.

C) o circuito equivalente é uma fonte de tensão de 18V ligada em paralelo com uma resistência de 7

e a máxima transferência de potência ocorre quando uma carga resistiva de 3,5

é ligada aos terminais ab.

D) o circuito equivalente é uma fonte de corrente de 18A ligada em série com uma resistência equivalente de 9

.

E) o circuito equivalente é uma fonte de tensão de 18V ligada em série com uma resistência equivalente de 7

e a máxima transferência de potência ocorre quando uma carga resistiva de 7

é conectada aos terminais ab.
