Questões Concurso IF-MG

Na figura abaixo são dados um circuito de comando e comportamento de seu temporizador KT1



Analise as seguintes afirmativas.
I. O Contato 21-22 de K3 tem a função de intertravamento elétrico.
II. O Contato 13-14 de K1 tem a função de temporização.
III. A sequência de acionamento dos contatores será: K1-K2-K3.
IV. O Contato 13-14 de K1 tem a função de intertravamento mecânico.
V. A sequência de acionamento dos contatores será: K2-K1-K3.
VI. O Contato 21-22 de K3 tem a função de selo.

São corretas a(s) afirmativa(s):

Dadas a implementação eletrônica de controladores e as possíveis respostas típicas dos elementos básicos de controlador PID a entradas determinadas,




analise as seguintes afirmativas.
I. A implementação pneumática (Figura 1.b) é do controlador PID.
II. As implementações apresentadas (Figuras 1.a e 1.b) representam o mesmo controlador.
III. As respostas 3), 1) e 2) (Figura 1.c) são devidas às ações proporcional, proporcional-integral-derivativa e proporcional-integral.
IV. Nas respostas 1), 2) e 3) (Figura 1.c) não há ação derivativa.
V. A ação 2) (Figura 1.c) corresponde à ação proporcional-derivativa.
VI. A ação que corresponde à implementação pneumática (Figura 1.b) é ação 1) (Figura 1.c).


São corretas as afirmativas:

Considere que na entrada do algoritmo PID foi aplicada o sinal , onde  é a função degrau unitário. Sabendo que a equação do algoritmo é




e que a saída  do algoritmo é mostrada na figura abaixo (onde o peso dos impulsos corresponde ao seu tamanho na escala vertical),



analise as seguintes alternativas:
I. Da figura é possível determinar apenas os valores K_p e T_i .
II. O algoritmo empregado é o PID ISA ou PID ideal, com parâmetros K_p = 2, T_i = 4 e T_d = 1  .
III. O algoritmo empregado é o PID paralelo ou clássico, com parâmetros K_p = 2, T_i = 4 e T_d = 2.
IV. Da figura é possível determinar os valores K_p, T_i  e T_d .
V. O algoritmo empregado é o PID ISA ou PID ideal, com parâmetros K_p = 2, T_i = 4 e T_d  indeterminado.

É(são) correta(s) a(s) afirmativa(s):

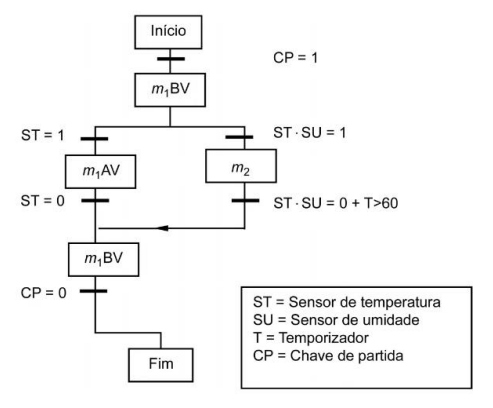

O seguinte programa de CLP foi construído para o controle de um sistema de ventilação utilizando motores. O programa foi desenvolvido usando a linguagem de programação SFC (Sequential Flow Chart).



O motor m1 possui duas velocidades: baixa velocidade (BV) e alta velocidade (AV). O motor m2 possui velocidade única.
Sobre o programa, juntamente com sua legenda de funcionamento, é incorreto afirmar:

Abaixo está representado um programa de CLP utilizando a linguagem Lista de Instruções. O programa considera como entradas as variáveis A,B,C,D e como saída a variável L.



Assinale a equação lógica que corretamente especifica L em função das entradas citadas.
