Questões Concurso IBGE

O gráfico abaixo mostra a curva de oferta (S) de uma empresa competitiva e dois pontos sobre essa curva. No ponto I, o preço é R$ 10,00 e a quantidade ofertada é de 20 unidades; no ponto II, o preço é R$ 12,00 e a quantidade ofertada é de 26 unidades.

Considerando esse gráfico, a elasticidade média da oferta em relação ao próprio preço, entre os pontos I e II, é

Considere as informações e a figura a seguir para responder às questões de nº 35 a 39.

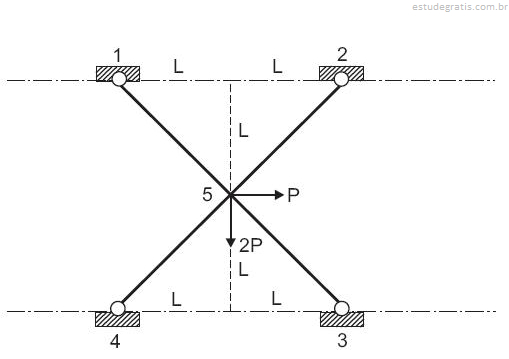

A estrutura em treliça da figura é formada por quatro barras com mesma área da seção transversal A, mesmo comprimento e mesmo módulo de elasticidade E.

A reação vertical no apoio 1, em módulo, vale

Qual das grandezas abaixo é dimensionalmente equivalente ao módulo de elasticidade transversal de um material?

A figura acima apresenta um circuito elétrico CC resistivo. De posse de um voltímetro, um técnico verifica que a ddp sobre o resistor 10  é de 5 V. A potência dissipada, em watts, pelo resistor de 4  é

Os transformadores em um sistema elétrico de potência estão sujeitos a relativamente poucos tipos de defeitos, uma vez que se trata de máquinas elétricas não girantes com aperfeiçoados métodos de fabricação. Considere as proposições abaixo acerca da proteção dos transformadores de potência.

I – O relé diferencial utilizado em transformadores de potência elevada é capaz de eliminar curtos-circuitos internos.

II – Caso a proteção seja realizada com relés diferenciais, admitindo que o transformador não esteja sob defeito, podem surgir correntes diferenciais circulantes no ramo diferencial do relé, provocada, por exemplo, pela corrente de magnetização do transformador.

III – Os fusíveis podem ser aplicados na proteção de transformadores de baixa tensão, devendo possuir capacidade de ruptura inferior à corrente de curto-circuito subtransitória assimétrica no ponto de instalação.

A(s) proposição(ões) correta(s) é (são)
