Analise as afirmativas abaixo, dê valores Verdadeiro (V) ou Falso (F), tendo como base o tema “Transformadores de potência”.

( ) O transformador de corrente (TC) é um transformador para instrumento cujo enrolamento primário é ligado em paralelo a um circuito elétrico, que tem seu enrolamento secundário destinado a alimentar bobinas de correntes de instrumentos elétricos de medição, proteção ou controle.

( ) O transformador de potencial (TP) é um transformador para instrumento cujo enrolamento primário é ligado em série a um circuito elétrico e cujo enrolamento secundário se destina a alimentar capacitores de potencial de instrumentos elétricos de medição, proteção ou controle.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Analise as afirmativas abaixo, dê valores Verdadeiro (V) ou Falso (F), tendo como base o tema “Transformadores de potência”.

( ) Potência Térmica é a maior potência ativa que um TP (Transformador de Potencial) pode fornecer em regime permanente sob tensão e frequência nominais, sem exceder os limites de temperatura permitidos por sua classe de operação.

( ) Nível de isolamento define a especificação do TP (Transformador de Potencial) quanto à sua isolação em termos de tensão suportável.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

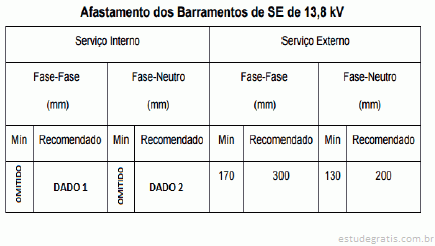

Você está consultando uma tabela sobre dimensionamento de SE (Subestação). Considerando as melhores práticas do setor, assinale a alternativa que descreve respectivamente as informações do DADO 1 e DADO 2.

Analise as afirmativas abaixo, dê valores Verdadeiro (V) ou Falso (F), tendo como base os termos utilizados em sistemas de alta tensão em subestação e também descritos na NBR correspondente.

( ) Sistema com neutro ressonante é um sistema com um ou mais pontos neutros ligados à terra por reatâncias que compensam aproximadamente a componente capacitiva da corrente de falta fase terra.

( ) Força eletromotriz do ponto de joelho nominal é o limite inferior da força eletromotriz do ponto de joelho para um transformador de corrente de proteção classe PX ou PXR.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Analise as afirmativas abaixo e assinale a alternativa correta. Para a modelagem de situação de curto-circuito em motores, pode-se usar o equivalente de Thévenin no ponto de defeito. O Equivalente de Thévenin pode ser construído a partir de algumas etapas. Considere as etapas a seguir.

I. Determinação da corrente de Thévenin, também chamada de corrente direta. É a corrente vista do ponto onde se deseja reduzir o circuito, e calculada com as fontes de tensão abertas e as fontes de corrente curtocircuitadas.

II. Determinação da impedância de Thévenin, também chamada de resistência ou impedância equivalente. É a impedância vista do ponto onde se deseja reduzir o circuito, e calculada com as fontes de tensão curtocircuitadas e as fontes de corrente abertas.

III. Determinar da tensão de Thévenin, ou tensão de circuito aberto. É a tensão no ponto onde se deseja reduzir o circuito.

Fazem parte da construção do Equivalente de Thévenin:
