Uma viga de concreto armado de seção transversal retangular deve ser executada com concreto de fck igual a 25 MPa e estribos com barras de aço CA50 com área da seção transversal de 0,3 cm2, perpendiculares à armadura longitudinal de flexão. Para o detalhamento da armadura transversal utilizou-se os seguintes dados:

− Força cortante solicitante de cálculo de 124 kN.

− Parcela da força cortante resistida por mecanismos complementares ao modelo de treliça igual a 52 kN.

− Altura útil da seção transversal igual a 46 cm.

Considerando que as bielas de compressão do concreto estejam inclinadas de 45º em relação ao eixo longitudinal da barra, o espaçamento entre os estribos com dois ramos, em centímetros, é

No dimensionamento das estruturas metálicas, para as combinações de ações normais nos estados limites de escoamento e flambagem, utilizou-se um perfil de aço MR250 de seção compacta como viga biapoiada, com contenção lateral contínua. Se o módulo de resistência plástico do perfil é 1 320 cm3, o seu momento resistente de cálculo, em kNm, é

Para o projeto da sinalização de segurança contra incêndio e pânico utilizada em edificações, a sinalização de alerta deve ser instalada em local visível e a uma altura mínima de 1,80 m, medida do piso acabado à base da sinalização, próxima ao risco isolado ou distribuída ao longo da área de risco generalizado. Neste último caso, cada sinalização deve estar distanciada uma da outra de, no máximo,

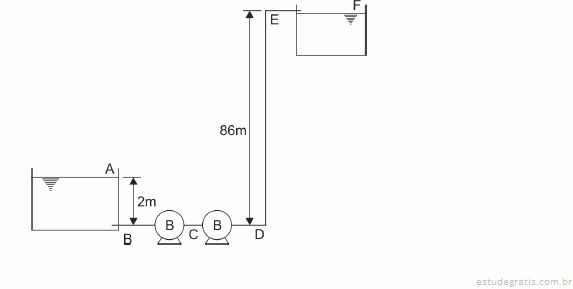

Considere o sistema elevatório de água de um edifício, composto por duas bombas hidráulicas iguais, com rendimento de 86% cada, ligadas em série, dado na figura abaixo.

 Para a execução desse sistema elevatório, projetado para a vazão de 3 litros por segundo de água, utilizou-se 90 m de tubulação, além de singularidades, cujos comprimentos equivalentes somam 10 m. Considerando que a perda de carga unitária seja 0,02 m/m, a potência de cada bomba, em CV, é

Considere o levantamento topográfico das Estacas A, B e C, conforme apresentado na planta a seguir:

A cota da estaca C, em metros, é:
