Questões Concurso Banco do Estado do Pará - PA (BANPARA/PA)

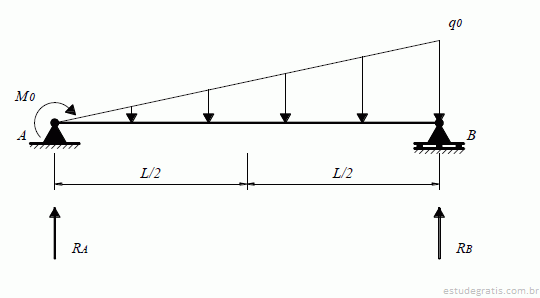

A viga biapoiada representada na figura a seguir é solicitada por uma carga linearmente distribuída q₀ ao longo do seu vão L e por um momento M₀ no apoio A. O valor da reação no apoio A, R_A é

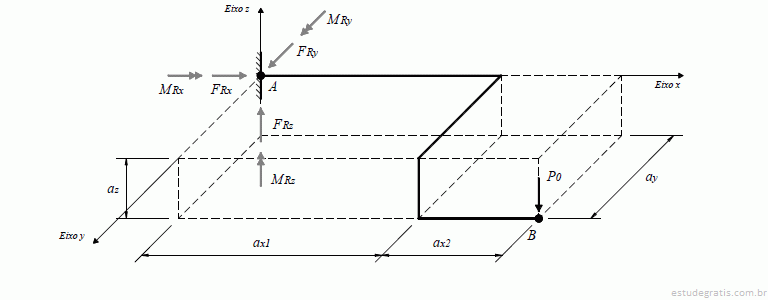

A viga espacial apresentada na figura a seguir é engastada na extremidade A e livre na extremidade B, a qual recebe uma carga concentrada F_z = – P0. Conhecidas as dimensões da viga (a_x, a_y e a_z), indique as suas reações, em termos de forças (F_Rx, F_Ry e F_Rz) e momentos (M_Rx, M_Ry e M_Rz). Ressalta-se que na figura as reações são representadas com as orientações positivas, concordando com os eixos positivos do plano cartesiano x-y-z.

A)

B)

C)

D)

E)

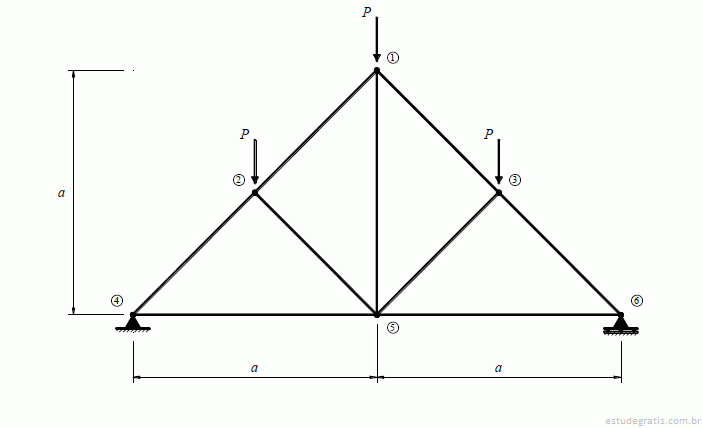

A treliça representada na figura a seguir é composta por barras com seção transversal circular, diâmetro = d. Nesse contexto, indique o diâmetro mínimo, dmin, da barra compreendida entre os nós “1” e “2” para que seja atendida a verificação  da flambagem elástica, ou seja, para que P_cr = P12. Considere Pcr a carga crítica de flambagem e P₁₂ o esforço axial na barra em análise. Considere também, na análise, que a corrente estrutura apresenta comportamento de treliça ideal e que o produto E·I representa a rigidez à flexão da barra na avaliação da flambagem. Lembre-se de que E representa o módulo de elasticidade do material da barra e I o momento de inercia da seção transversal da barra.

A)

B)

C)

D)

E)
