Questões Concurso ASTC/SC

Considere as afirmações a respeito das famílias de circuitos integrados digitais TTL e CMOS.

I - A tensão de alimentação dos CIs da família TTL varia tipicamente de 12 a 18 V.

II - As famílias TTL utilizam como principais componentes os transistores bipolares.

III - Os CIs CMOS são imunes a ruído e possuem elevado consumo de corrente.

IV - É possível utilizar CIs TTL e CMOS no mesmo circuito por meio da utilização de circuitos de interfaceamento.

Pode-se afirmar que:

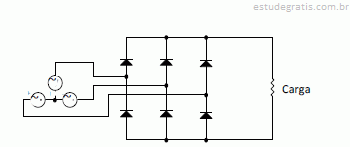

A ponte de Graetz, uma das estruturas mais empregadas industrialmente, encontra-se representada na figura abaixo, onde a tensão de fase da fonte trifásica é de 220 V e a frequência é de 60Hz. Desprezando-se a impedância da linha e a queda de tensão sobre os diodos, a tensão média na carga resistiva é de:

Conforme a NR-10, o item 10.5 - SEGURANÇA EM INSTALAÇÕES ELÉTRICAS DESENERGIZADAS, estabelece que sejam consideradas desenergizadas as instalações elétricas liberadas para trabalho, mediante os procedimentos:

(1) impedimento de reenergização;

(2) instalação de aterramento temporário com equipotencialização dos condutores dos circuitos;

(3) constatação da ausência de tensão;

(4) seccionamento;

(5) proteção dos elementos energizados existentes na zona controlada;

(6) instalação da sinalização de impedimento de reenergização;

A sequência correta dos procedimentos é:

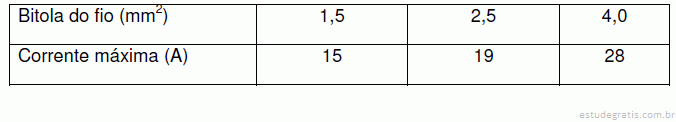

Para a instalação de um chuveiro elétrico de 2200 W, dispõe-se de três bitolas de fios elétricos, conforme apontado abaixo:

Sabendo-se que a tensão (voltagem) da rede é igual a 110 V, qual seria a bitola recomendada para esta instalação?

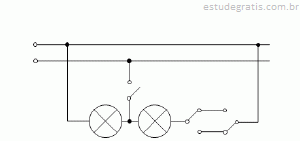

Observando o diagrama elétrico multifilar abaixo, quais são os componentes que estão representados?
