Questões Concurso ASTC/SC

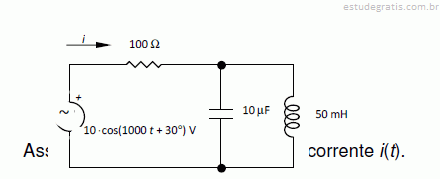

Considere o circuito a seguir:

Com respeito às Leis de Kirchhoff para circuitos elétricos em corrente contínua, considere as afirmativas a seguir.

I - Em uma malha fechada, a soma algébrica dos saltos de tensão é igual à soma algébrica das quedas de tensão.

II - A soma algébrica de todas as correntes que entram em um nó é nula.

III - A aplicação da Lei de Kirchhoff das Tensões deve seguir um caminho cujos elementos sejam percorridos por corrente.

Pode-se afirmar que:

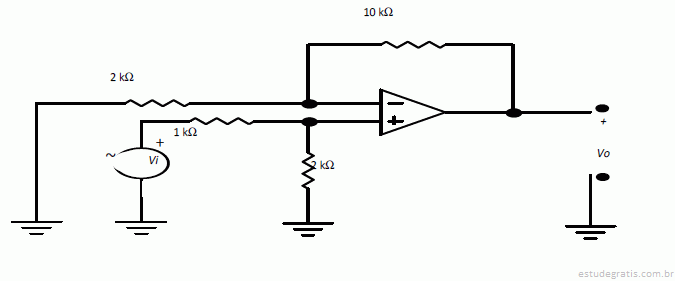

Um amplificador não inversor é um circuito que provê ganho de tensão positivo. O amplificador operacional do circuito abaixo é alimentado com uma tensão de entrada Vi. A tensão de saída é Vo.

Com base na figura, o ganho da tensão em laço fechado para o circuito é:

Com relação a capacitores e indutores, considere as afirmativas a seguir.

I - Comportam-se respectivamente como curto-circuito e circuito aberto em corrente contínua.

II - São elementos passivos capazes de armazenar e fornecer energia.

III - São comumente usados como filtros seletores de frequências.

Pode-se garantir que:

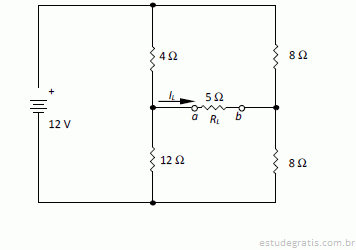

Observe o circuito:

Os valores de V_Th, R_Th e I_L do equivalente de Thèvenin são, respectivamente:
