Questões Concurso Assembléia Legislativa - RS

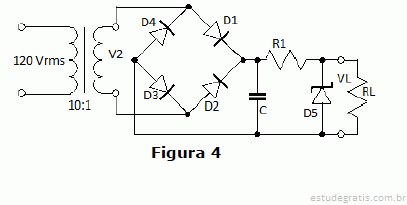

No circuito da Figura 4 abaixo, a tensão zener é de 9 V, a mínima corrente reversa zener é de 1 mA, a tensão limiar de condução dos diodos da ponte retificadora é de 0,7 V e a capacitância é de 100 μF. Para que a fonte tenha a capacidade de fornecer uma corrente de carga máxima de 65 mA, considerando uma tolerância teórica de 0% para o resistor R1, o valor máximo projetado para a resistência desse resistor deve ser:

A) 10

B) 24

C) 34

D) 100

E) 110

Analise as assertivas abaixo que tratam dos sistemas de tolerâncias e ajustes e assinale V, se verdadeiras, ou F, se falsas.

( ) A qualidade de trabalho, segundo as normas brasileiras, é identificada por duas letras seguidas de um ou dois números.

( ) Índices maiores indicam peças fabricadas com maior precisão.

( ) Peças fabricadas com índice IT01 possuem acabamento grosseiro.

 ( ) O índice IT8 é utilizado para acoplamentos entre eixo e furos.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Em determinada indústria, funcionava um forno e um motor, ambos elétricos, de forma que a potência aparente total era de 139 kVA. Os diretores dessa indústria decidiram substituir o motor por um modelo mais novo e eficiente, mas com a mesma potência ativa do motor anterior, de valor 70 kW, de forma que o consumo de potência aparente passou a ser 117 kVA. Sabendo que o forno consome 35 kW de potência puramente resistiva, assinale a alternativa mais próxima do valor da soma do fator de potência do motor antigo e do novo motor instalado.

Analise as assertivas abaixo que tratam de propriedades de um óleo lubrificante, assinalando V, se verdadeiras, ou F, se falsas.

( ) Viscosidade é a resistência ao escoamento oferecida pelo óleo.

( ) Densidade relativa é a relação entre a densidade do óleo a 20°C e a densidade da água a 4°C.

( ) Ponto de fulgor refere-se à temperatura mínima em que se sustenta a queima do óleo.

( ) Ponto de combustão refere-se à temperatura mínima à qual pode inflamar-se o vapor de óleo, no mínimo, durante 5 segundos.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Considere uma máquina de gelo que consome 6 kWh de energia elétrica e produz 40 kg de gelo em uma hora. Assinale a alternativa que corresponde ao valor mais aproximado do rendimento dessa máquina, considerando que a temperatura da água na entrada da máquina é de 20° C, as perdas térmicas da máquina são desprezíveis, e 1 cal = 4,19 J.
