Questões Concurso Assembléia Legislativa - RS

Um engenheiro se depara com a seguinte situação: no recebimento de um vaso de pressão cilíndrico, com tampas esféricas, formato e dimensões externas estabelecidas na figura abaixo, ele quer ter certeza da espessura da chapa de aço utilizada na fabricação do produto. Dessa forma, ele se certifica que o vaso está completamente vazio, e enche esse vaso com água até transbordar. Na medição de volume de água que preencheu totalmente o vaso, ele encontrou o seguinte resultado: 10,16 m3. Assinale a alternativa que apresenta o valor mais provável da espessura da chapa utilizada para a fabricação desse vaso.

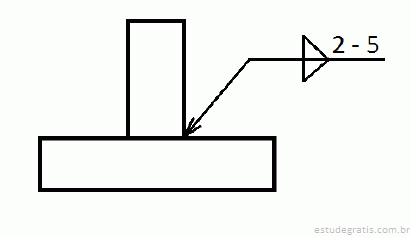

A figura abaixo representa uma solda que deve ser executada para unir duas chapas. Assinale a alternativa que apresenta a descrição correta da solda que deve ser executada segundo as convenções usuais de desenho técnico.

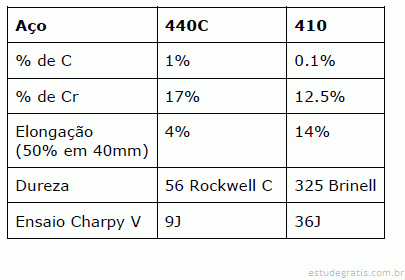

Analise a tabela abaixo que apresenta informações sobre dois tipos de aço, o 440C e o 410.

Com base na tabela acima e considerando os conceitos fundamentais sobre metalurgia dos aços, assinale a alternativa que traz uma afirmação INCORRETA.

O trecho abaixo descreve um tipo de processo de soldagem:

“Neste processo é utilizado um par de eletrodos que força um grande fluxo de corrente elétrica entre as peças a serem soldadas, aquecendo a superfície e permitindo a fusão dos materiais”.

Assinale a alternativa que apresenta o nome do processo citado.

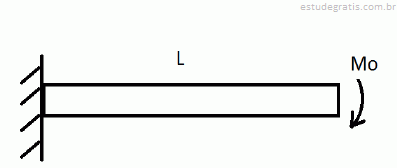

 Considere uma viga engastada como na figura abaixo, sujeita a um momento Mo de 25 KNm, aplicado no comprimento L = 8m. A viga apresenta E = 200 GPa e I = 22(106) mm4, constantes em toda a viga. Assinale a alternativa que apresenta o valor mais aproximado do deslocamento da extremidade não engastada dessa viga.
