Questões de Física da NCE

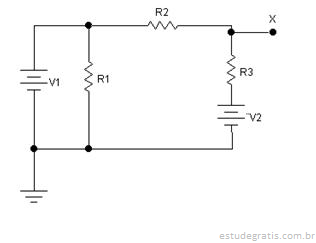

No circuito deste item V1 = 12 Volts e V2 = 6 Volts, as resistências R1= R2 = R3 = 2 M. Um voltímetro analógico, que apresenta uma resistência interna de 1 M é usado para medir a tensão entre os pontos "X" e o ponto de aterramento do circuito. A tensão entre o ponto "X" e o ponto de aterramento será de

No circuito abaixo a tensão Vi (t) é a rede elétrica de 120 Volts/60 Hz. A queda de tensão no diodo é desprezível, podendo o diodo ser considerado ideal. A resistência R = 1 k e o capacitor C = 1000 F. A tensão mais aproximada que poderemos ter entre o ponto Vo e o ponto de aterramento é de:

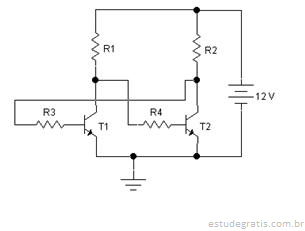

Os transistores do circuito abaixo são de silício, apresentam os parâmetros h FE =100, mas apresentam tempos de comutação diferentes.

Se R1 = R2 = 1 k e R3 = R4 = 10 k, podemos concluir em relação aos transistores T1 e T2, após ser ligada a fonte de 12 V, que:

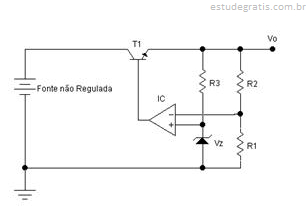

O circuito deste item é uma fonte estabilizada por elemento dissipativo em série. Os diodos e os transistores são de silício e IC é um amplificador diferencial ideal, alimentado por uma fonte maior que 12 Volts (não mostrada no circuito). A Fonte não Regulada é de 52 Volts  10%, o diodo Zener é de 12 Volts, e o resistor R1 = 10 k.

Se desejarmos que a saída Vo seja igual a 36 Volts, o resistor R1 deverá ter uma resistência de

No circuito amplificador abaixo o transistor é de silício e apresenta os parâmetros híbridos h fe = 100, h ie = 1000 , h re = 0 e h oe = 0 Mhos. O amplificador opera em região linear e os capacitores apresentam reatâncias desprezíveis na freqüência de operação.

Se R1 = 1000 , R2 = 10 k, R3 = 22 k, R4 = 1 k e Vcc = 15 Volts, o valor mais próximo para a impedância de entrada para pequenos sinais do circuito será de:
