Questões de Física do ano 2008

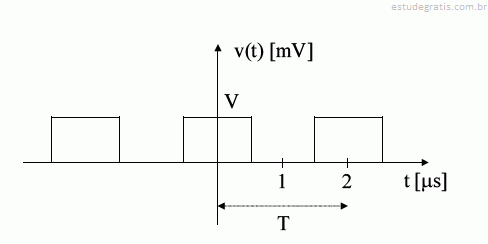

O sinal onda quadrada v(t), ilustrado acima, é sintetizado por um circuito gerador de funções. A análise de Fourier aplicada a esse sinal revela a existência somente de harmônicos ímpares. Com respeito ao processamento do sinal v(t), julgue os itens a seguir.

Com base na transformada de Fourier, o sinal v(t) possui componentes espectrais não-nulas apenas na freqüência f = 0,5 MHz e suas harmônicas ímpares (1,5 MHz, 2,5 MHz, 3,5 MHz, 4,5 MHz etc.).

O sinal onda quadrada v(t), ilustrado acima, é sintetizado por um circuito gerador de funções. A análise de Fourier aplicada a esse sinal revela a existência somente de harmônicos ímpares. Com respeito ao processamento do sinal v(t), julgue os itens a seguir.

Para fins de análise, o sinal v(t) é acoplado a um osciloscópio digital de 100 MHz através de um cabo de baixa blindagem. O sinal medido possui uma relação sinal-ruído (SNR) baixa devido ao mascaramento por ruído branco. Nessa situação específica, uma técnica eficiente para minimização do ruído poderia ser a aplicação da função média (averaging) sobre o sinal mascarado.

Referente ao processo de conversão analógica-digital, julgue os itens subseqüentes.

Um sinal analógico com valores compreendidos entre 0 e 1 [V] é convertido quantizado por um conversor A/D de 8 bits. A resolução dessa conversão é de (1/256) [V].

Referente ao processo de conversão analógica-digital, julgue os itens subseqüentes.

Para que um sinal analógico senoidal de freqüência f = 5 MHz possa ser devidamente digitalizado, deve-se utilizar um conversor A/D com taxa de amostragem de seis milhões de amostras por segundo.

Com respeito às características e propriedades dos materiais condutores, isolantes e magnéticos, julgue os itens que se seguem.

Em temperatura ambiente, constata-se que a diferença de energia entre as bandas de condução e valência dos materiais condutores é superior àquela dos materiais isolantes, resultando em um número maior de elétrons livres para estabelecimento do fluxo de corrente.
