Questões de Física do ano 2008

A figura mostrada acima, representa uma situação clássica de estática, onde um objeto de massa m e peso p está pendurado ao teto por dois fios ideais. Considere que T ₁ e T ₂ são a tensões nos fios 1 e 2, respectivamente.

Com base nessa situação, julgue os itens a seguir.

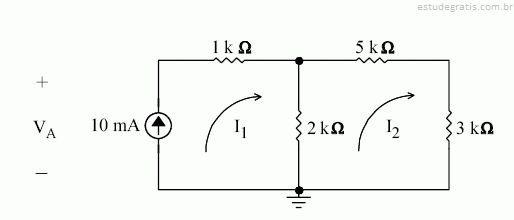

O circuito resistivo ilustrado acima é alimentado por uma fonte de corrente contínua de valor nominal 10 mA. Com base nessas informações, julgue os itens a seguir.

A corrente total através do resistor de 2 k é I 1 – I 2 = 7 mA.

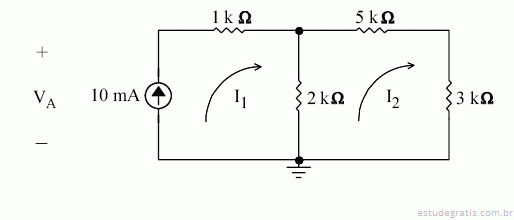

O circuito resistivo ilustrado acima é alimentado por uma fonte de corrente contínua de valor nominal 10 mA. Com base nessas informações, julgue os itens a seguir.

A tensão sobre a fonte de corrente é V _A = 26 V.

O circuito resistivo ilustrado acima é alimentado por uma fonte de corrente contínua de valor nominal 10 mA. Com base nessas informações, julgue os itens a seguir.

A soma das potências dissipadas por todos os resistores do circuito é P _R = 240 mW.

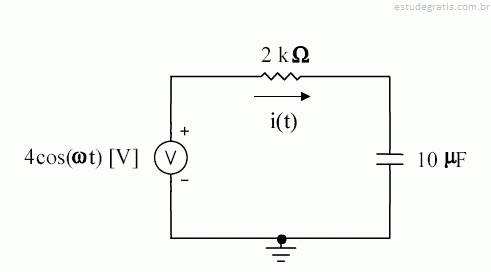

Um gerador de tensão senoidal é acoplado a uma associação em série de um resistor de 2 k e um capacitor de 10 µF, conforme ilustrado na figura acima. Sabendo-se que a impedância equivalente percebida pelo gerador é Z _i = (2 – 1) k, em que j é a unidade imaginária, julgue os seguintes itens.

A freqüência da tensão senoidal do gerador é f = (50/) MHz.
