Questões de Física do ano 2005

Considere uma fonte monofásica senoidal de tensão v, em volts, em função do tempo t, igual a  que alimenta uma carga formada pela associação em série de um resistor de 10 , um indutor cuja reatância é igual a X_L e um capacitor cuja reatância é igual a X_C. Com relação a essa situação, julgue os itens que se seguem. Se  então um amperímetro CA colocado em série com a carga indicará uma corrente de 12,7 A.

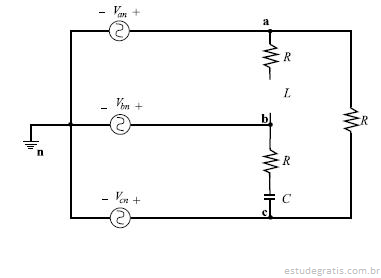

A figura acima mostra uma fonte trifásica senoidal equilibrada de seqüência positiva alimentando uma carga trifásica. Com relação a essa situação, julgue os itens subseqüentes.

A fonte está conectada em estrela aterrada.

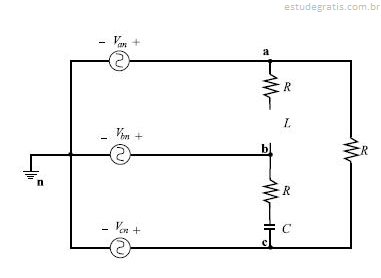

A figura acima mostra uma fonte trifásica senoidal equilibrada de seqüência positiva alimentando uma carga trifásica. Com relação a essa situação, julgue os itens subseqüentes.

A carga está conectada em delta e é desequilibrada.

A figura acima mostra uma fonte trifásica senoidal equilibrada de seqüência positiva alimentando uma carga trifásica. Com relação a essa situação, julgue os itens subseqüentes.

A amplitude da corrente na fase ab da carga pode ser igual à amplitude da corrente na fase bc da carga.

A figura acima mostra uma fonte trifásica senoidal equilibrada de seqüência positiva alimentando uma carga trifásica. Com relação a essa situação, julgue os itens subseqüentes.

A potência ativa consumida por cada uma das três fases da carga é a mesma.
