Questões de Física do ano 2005

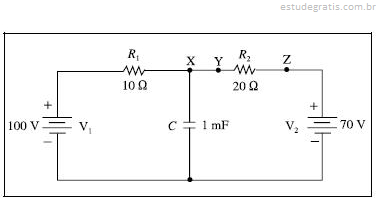

A figura acima mostra um circuito elétrico em que todos os componentes são ideais. Com relação a esse circuito, julgue os próximos itens, sabendo que ele está funcionando há muitas horas.

A corrente nos dois resistores é a mesma.

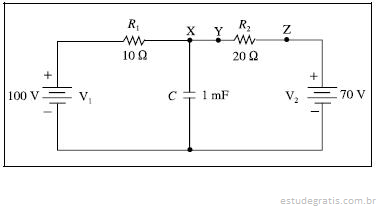

A figura acima mostra um circuito elétrico em que todos os componentes são ideais. Com relação a esse circuito, julgue os próximos itens, sabendo que ele está funcionando há muitas horas.

Os dois resistores do circuito recebem 100 W da fonte V₁ e 70 W da fonte V₂.

A figura acima mostra um circuito elétrico em que todos os componentes são ideais. Com relação a esse circuito, julgue os próximos itens, sabendo que ele está funcionando há muitas horas.

A medição da corrente na fonte V₁ poderia ser feita por um amperímetro conectado em paralelo com ela.

A figura acima mostra um circuito elétrico em que todos os componentes são ideais. Com relação a esse circuito, julgue os próximos itens, sabendo que ele está funcionando há muitas horas.

Considere que um wattímetro analógico tenha a bobina de corrente conectada de modo a substituir o segmento X-Y do circuito e a bobina de potencial conectada de modo a medir a tensão entre os pontos Y e Z. Nesse caso, esse wattímetro medirá a potência consumida pelo resistor R₂.

Uma fonte de tensão senoidal monofásica de 220 V eficazes e 60 Hz alimenta uma carga constituída por um resistor de 10em série com um capacitor de 265,26 . Acerca dessa situação, julgue os itens que se seguem.

A constante de tempo desse circuito é inferior a 3 ms.
