Questões de Física do ano 2005

       Uma fonte elétrica trifásica equilibrada com tensão de linha igual a 380 V alimenta, com três fios, uma carga elétrica trifásica equilibrada conectada em estrela. A carga consome 76 kVA, com fator de potência igual a 0,8 indutivo.

A respeito dessa situação hipotética, julgue os itens seguintes.

A corrente de linha na carga é superior a 200 A.

       Uma fonte elétrica trifásica equilibrada com tensão de linha igual a 380 V alimenta, com três fios, uma carga elétrica trifásica equilibrada conectada em estrela. A carga consome 76 kVA, com fator de potência igual a 0,8 indutivo.

A respeito dessa situação hipotética, julgue os itens seguintes.

A potência ativa consumida pela carga é superior a 60 kW.

       Uma fonte elétrica trifásica equilibrada com tensão de linha igual a 380 V alimenta, com três fios, uma carga elétrica trifásica equilibrada conectada em estrela. A carga consome 76 kVA, com fator de potência igual a 0,8 indutivo.

A respeito dessa situação hipotética, julgue os itens seguintes.

Se um condutor neutro fosse utilizado para alimentar a carga, por ele fluiria apenas a corrente relativa ao consumo de potência reativa da carga.

       Uma fonte elétrica trifásica equilibrada com tensão de linha igual a 380 V alimenta, com três fios, uma carga elétrica trifásica equilibrada conectada em estrela. A carga consome 76 kVA, com fator de potência igual a 0,8 indutivo.

A respeito dessa situação hipotética, julgue os itens seguintes.

Se fosse desejada a melhoria do fator de potência da carga, essa melhoria poderia ser obtida pela inclusão de um banco trifásico de capacitores em paralelo com a carga. Se esse banco fornecesse 45,6 kVAr em 380 V, o fator de potência resultante seria unitário.

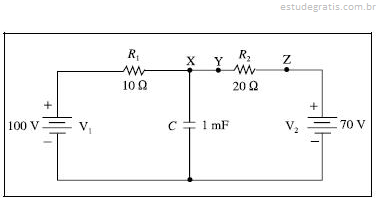

A figura acima mostra um circuito elétrico em que todos os componentes são ideais. Com relação a esse circuito, julgue os próximos itens, sabendo que ele está funcionando há muitas horas.

A tensão nos terminais do capacitor é igual a 30 V.
