Questões de Engenharia Mecânica do ano 2013

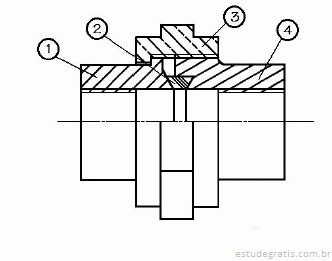

Considerando que a figura abaixo ilustra uma conexão hidráulica, julgue os itens que se seguem.

Na figura acima, a hachura da flange 4 indica que a peça é de aço.

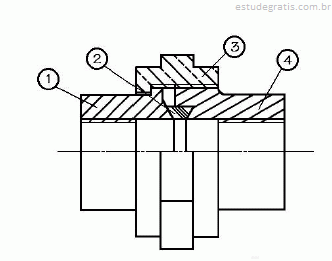

Considerando que a figura abaixo ilustra uma conexão hidráulica, julgue os itens que se seguem.

A figura acima é uma representação de conexão hidráulica em meio corte.

Considerando que a figura abaixo ilustra uma conexão hidráulica, julgue os itens que se seguem.

A peça 3 da figura apresentada é uma porca de bronze, latão ou cobre.

Considerando que a figura abaixo ilustra uma conexão hidráulica, julgue os itens que se seguem.

Na figura acima, a representação das roscas dos flanges está errada.

Com base nas regras de representação em desenho técnico, julgue os próximos itens.

Na figura abaixo, as linhas diagonais indicam que o polígono, no qual as linhas estão contidas, é uma superfície plana.
