Questões de Engenharia Mecânica do ano 2013

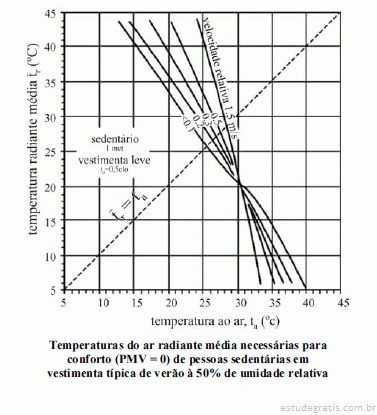

Com base nos conceitos relativos ao conforto térmico em ambientes climatizados e a informação mostrada no gráfico acima, julgue os itens seguintes.

A temperatura efetiva é um dos índices ambientais usados para simplificar a descrição térmica de um ambiente climatizado. Esse índice permite englobar, em numa única variável, o efeito da temperatura operativa e das perdas evaporativas a partir da pele.

Com base nos conceitos relativos ao conforto térmico em ambientes climatizados e a informação mostrada no gráfico acima, julgue os itens seguintes.

Em condições ideais de conforto térmico em um ambiente climatizado, o voto médio predito (PMV) assume valor nulo. Nesse caso, o calor total liberado por um indivíduo nesse ambiente é maior que sua taxa metabólica, o que permite manter reduzida sua temperatura e com isso aliviar o estresse térmico.

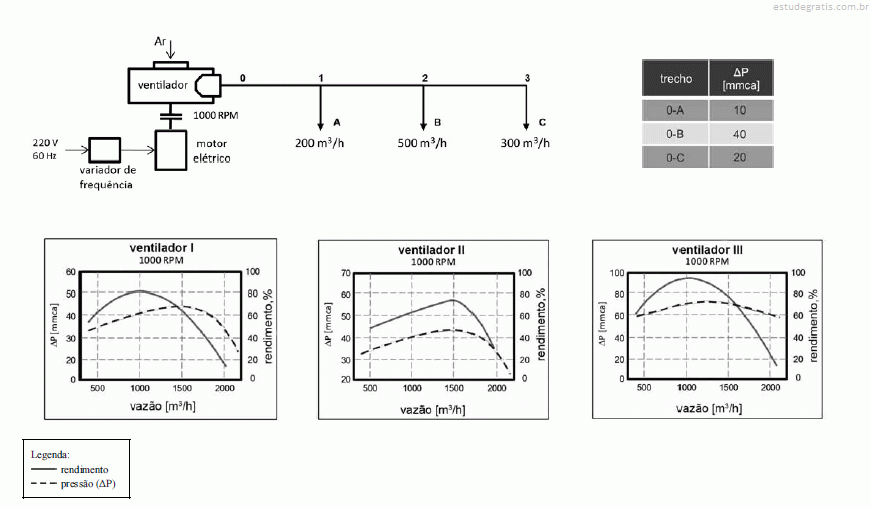

As figuras acima mostram um esquema de projeto de uma rede de dutos de distribuição de ar de um sistema de ar-condicionado e também as condições de operação em termos de vazões de ar deslocadas, rotação do ventilador e perdas de carga nos trechos 0-A, 0-B e 0-C. Para esse projeto, são sugeridas para adoção três opções de ventiladores (I, II e III) , cujas curvas características são apresentadas acima. Os dutos têm seção transversal retangular com altura de 500 mm. Considerando essas informações, julgue os itens que se seguem.

Se, na condição de operação apresentada, o motor do ventilador consumir uma potência de 10 kW, é correto afirmar que o aumento de sua rotação para 1.200 RPM conduzirá a uma elevação da potência consumida para um valor superior a 17 kW.

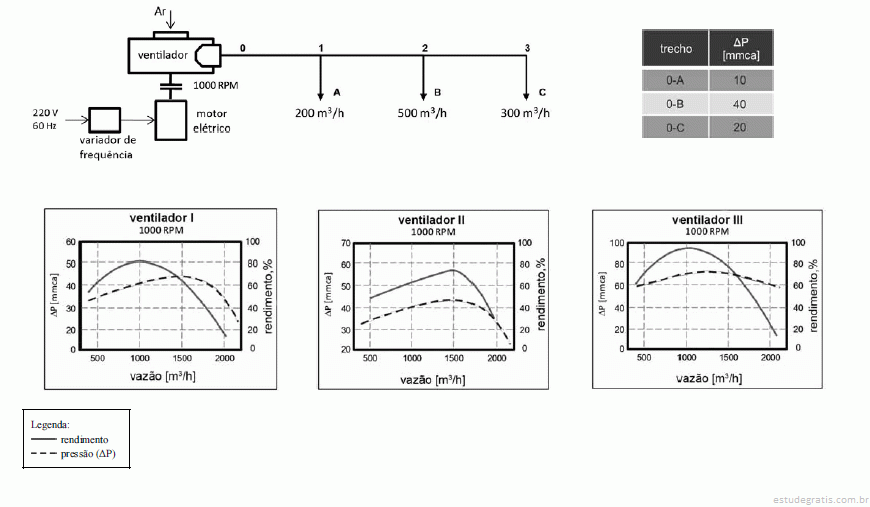

As figuras acima mostram um esquema de projeto de uma rede de dutos de distribuição de ar de um sistema de ar-condicionado e também as condições de operação em termos de vazões de ar deslocadas, rotação do ventilador e perdas de carga nos trechos 0-A, 0-B e 0-C. Para esse projeto, são sugeridas para adoção três opções de ventiladores (I, II e III) , cujas curvas características são apresentadas acima. Os dutos têm seção transversal retangular com altura de 500 mm. Considerando essas informações, julgue os itens que se seguem.

Se, em uma dada condição de operação, a vazão total do sistema deve ser reduzida pela metade, é necessário ajustar o variador de frequência para que o motor acione o ventilador a 500 RPM.

As figuras acima mostram um esquema de projeto de uma rede de dutos de distribuição de ar de um sistema de ar-condicionado e também as condições de operação em termos de vazões de ar deslocadas, rotação do ventilador e perdas de carga nos trechos 0-A, 0-B e 0-C. Para esse projeto, são sugeridas para adoção três opções de ventiladores (I, II e III) , cujas curvas características são apresentadas acima. Os dutos têm seção transversal retangular com altura de 500 mm. Considerando essas informações, julgue os itens que se seguem.

Adotando uma velocidade máxima do ar de 10 m/s no trecho 1-2, a largura do duto nesse trecho deverá ser de 850 mm.
