Questões de Engenharia Mecânica do ano 2013

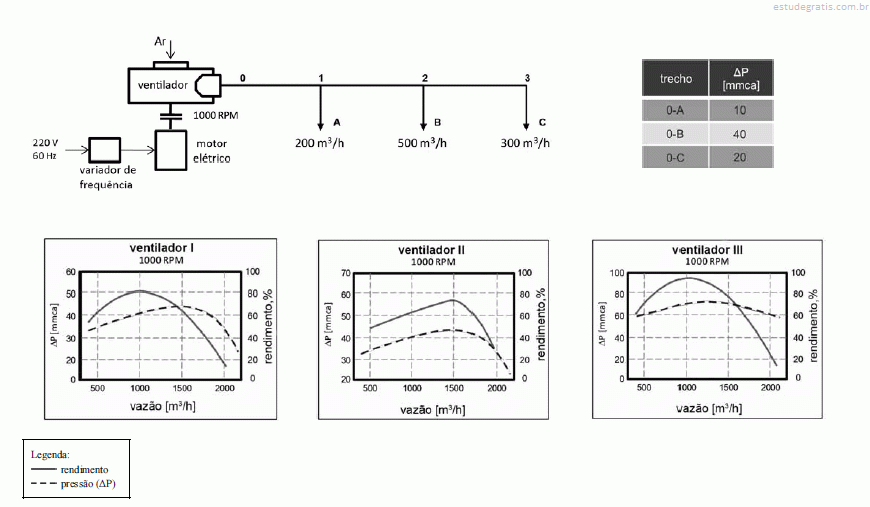

As figuras acima mostram um esquema de projeto de uma rede de dutos de distribuição de ar de um sistema de ar-condicionado e também as condições de operação em termos de vazões de ar deslocadas, rotação do ventilador e perdas de carga nos trechos 0-A, 0-B e 0-C. Para esse projeto, são sugeridas para adoção três opções de ventiladores (I, II e III) , cujas curvas características são apresentadas acima. Os dutos têm seção transversal retangular com altura de 500 mm. Considerando essas informações, julgue os itens que se seguem.

Entre as opções de ventiladores mostradas, aquela que melhor se ajusta ao projeto é dada pela curva característica do ventilador II.

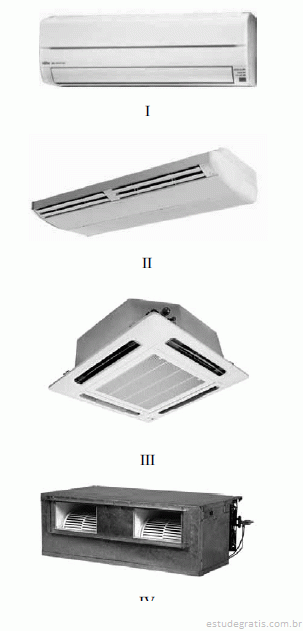

Considerando as principais opções de unidades evaporadoras para sistema de climatização tipo split mostradas acima, julgue os itens subsequentes.

A unidade evaporadora IV, do tipo dutado, é adequada a projetos com maior capacidade de resfriamento, o que permite uma melhor difusão do ar em projetos com um número maior de ambientes e(ou) com área mais ampla, graças à utilização de um duto acoplado à sua saída de ar.

Considerando as principais opções de unidades evaporadoras para sistema de climatização tipo split mostradas acima, julgue os itens subsequentes.

As unidades evaporadoras I e II são denominadas na prática como tipos hi-wall e piso-teto, respectivamente.

Considerando as principais opções de unidades evaporadoras para sistema de climatização tipo split mostradas acima, julgue os itens subsequentes.

A unidade evaporadora III é do tipo cassete e pode ser encontrada com opção para a admissão de ar externo de renovação, o que requer o uso de uma bomba de dreno para eliminação do vapor d'água condensado.

Para o atendimento da demanda de resfriamento de um grande centro de processamento de dados, pretende-se adotar tanques de termoacumulação e unidades resfriadoras de líquido (URL) por compressão, com o uso de R22 como refrigerante e por absorção água-brometo de lítio. Com base nessas opções de projeto, julgue os itens de 102 a 105.

A adoção de uma URL por absorção água-brometo de lítio permite considerar a adoção de tanques de gelo para termoacumulação em calor latente, já que esse tipo de URL é adequado a operação em temperaturas de evaporação negativas.
