Questões de Engenharia Mecânica do ano 2008

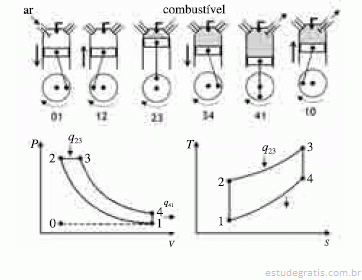

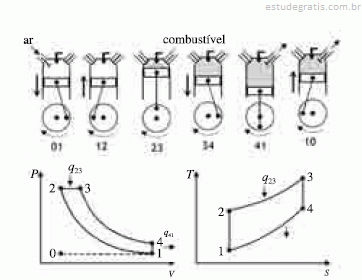

A figura acima mostra o esquema de funcionamento dos motores do ciclo diesel e os processos termodinâmicos envolvidos, mostrados nos diagramas típicos: pressão (P) × volume específico (V) e temperatura (T) × entropia específica (S), desses motores. Acerca do funcionamento desse tipo de motor, julgue os itens que se seguem, a partir das informações apresentadas.

A queima do combustível, no processo 23, ocorre segundo um processo isocórico.

A figura acima mostra o esquema de funcionamento dos motores do ciclo diesel e os processos termodinâmicos envolvidos, mostrados nos diagramas típicos: pressão (P) × volume específico (V) e temperatura (T) × entropia específica (S), desses motores. Acerca do funcionamento desse tipo de motor, julgue os itens que se seguem, a partir das informações apresentadas.

A taxa de compressão r é dada pela razão _, em que V₁ e V₂ são, respectivamente, os volumes específicos correspondentes aos pontos 1 e 2 indicados no gráfico P × V.

A figura acima mostra o esquema de funcionamento dos motores do ciclo diesel e os processos termodinâmicos envolvidos, mostrados nos diagramas típicos: pressão (P) × volume específico (V) e temperatura (T) × entropia específica (S), desses motores. Acerca do funcionamento desse tipo de motor, julgue os itens que se seguem, a partir das informações apresentadas.

Os processos 34 — expansão adiabática dos gases aquecidos —, 41 — redução de pressão e troca de calor com volume constante —, e 10 — exaustão dos gases sob pressão constante — são iguais aos processos correspondentes no ciclo Otto.

São denominadas ferros-fundidos as ligas de ferro e carbono com teores de carbono acima de 2,11%. Outros elementos como o silício, quase sempre presente, e residuais de processo ou propositalmente adicionados podem estar também presentes na composição. Acerca desses materiais, julgue os itens seguintes.

O ferro-fundido branco tem quase todo o carbono sob a forma de carboneto, sendo, por isso, extremamente duro e resistente ao desgaste. Ele é utilizado em aplicações como cilindros de laminação, matrizes de estampagem etc., em que a dureza e a resistência à abrasão são fundamentais.

São denominadas ferros-fundidos as ligas de ferro e carbono com teores de carbono acima de 2,11%. Outros elementos como o silício, quase sempre presente, e residuais de processo ou propositalmente adicionados podem estar também presentes na composição. Acerca desses materiais, julgue os itens seguintes.

Uma das principais características dos ferros-fundidos nodulares é o elevado fator de amortecimento de vibrações — característica importante na construção de máquinas operatrizes, por exemplo — proporcionado pela estrutura na forma de veios ou lamelas de carbono livre (grafita).
