Questões de Engenharia Mecânica do ano 2008

O uso de coletores solares planos tem se apresentado como alternativa para a redução do consumo de energia elétrica em locais em que se utiliza água quente. Vários fatores interferem no projeto desse tipo de instalação. A respeito desse tema, julgue os itens seguintes.

Para o aquecimento de água com foco no inverno, os coletores solares devem ficar em posição inclinada perpendicular à altura solar média do inverno ao meio dia, ou seja, formando um ângulo igual à latitude do local menos 30 o .

O uso de coletores solares planos tem se apresentado como alternativa para a redução do consumo de energia elétrica em locais em que se utiliza água quente. Vários fatores interferem no projeto desse tipo de instalação. A respeito desse tema, julgue os itens seguintes.

No Brasil, abaixo do equador, os coletores devem ser orientados na direção Norte. Variação de ± 15 o não afeta significativamente a eficiência do sistema.

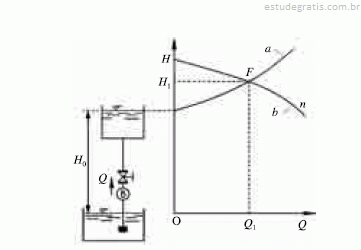

A figura acima ilustra o esquema de uma instalação de bombeamento que utiliza uma válvula para variar a vazão Q. Nessa instalação, a bomba, acionada por um motor elétrico, opera com rotação n rpm, no ponto F = (Q ₁ , H ₁ ), indicado no gráfico de Q × H, também ilustrado acima. Com relação a esse tipo de instalação e com base nas informações acima, julgue os itens seguintes.

A relação entre a variação no fluxo e a carga do sistema, denominada curva do sistema, é mostrada pela curva indicada por b, no gráfico de Q × H ilustrado.

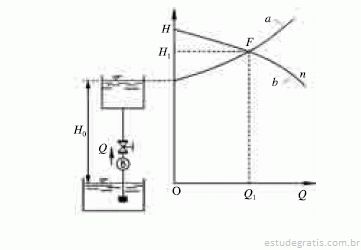

A figura acima ilustra o esquema de uma instalação de bombeamento que utiliza uma válvula para variar a vazão Q. Nessa instalação, a bomba, acionada por um motor elétrico, opera com rotação n rpm, no ponto F = (Q ₁ , H ₁ ), indicado no gráfico de Q × H, também ilustrado acima. Com relação a esse tipo de instalação e com base nas informações acima, julgue os itens seguintes.

A variação da perda de carga na válvula, com o seu fechamento progressivo, desloca o ponto de operação F para a esquerda.

A figura acima ilustra o esquema de uma instalação de bombeamento que utiliza uma válvula para variar a vazão Q. Nessa instalação, a bomba, acionada por um motor elétrico, opera com rotação n rpm, no ponto F = (Q ₁ , H ₁ ), indicado no gráfico de Q × H, também ilustrado acima. Com relação a esse tipo de instalação e com base nas informações acima, julgue os itens seguintes.

Uma redução de vazão, que pode ser obtida com o fechamento parcial da válvula, poderia ser também conseguida com a redução da velocidade da bomba, com economia de energia.
