Questões de Engenharia Mecânica do ano 2008

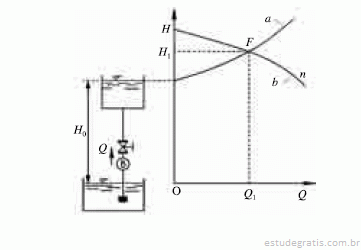

A figura acima ilustra o esquema de uma instalação de bombeamento que utiliza uma válvula para variar a vazão Q. Nessa instalação, a bomba, acionada por um motor elétrico, opera com rotação n rpm, no ponto F = (Q ₁ , H ₁ ), indicado no gráfico de Q × H, também ilustrado acima. Com relação a esse tipo de instalação e com base nas informações acima, julgue os itens seguintes.

Para pontos de mesmo rendimento, a variação da vazão Q — de Q₁ para Q₂ — em função da variação da rotação n — de n₁ para  n₂ — pode ser expressa pela relação .

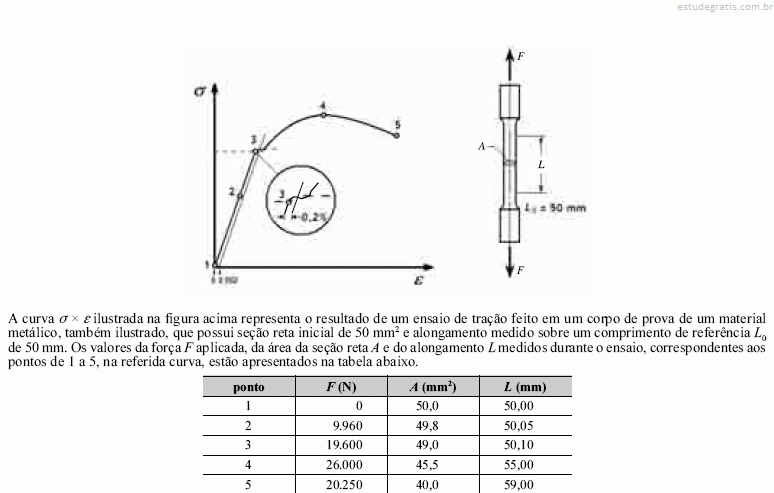

Com base nos dados acima, julgue os itens que se seguem, relativos às propriedades mecânicas da referida amostra de material.

O limite de proporcionalidade, ou seja, a máxima tensão para a qual o material segue a lei de Hooke, é 400 MPa.

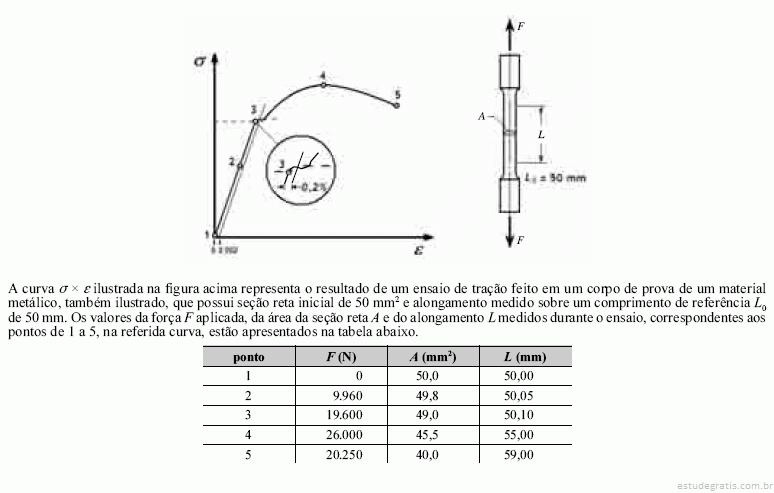

Com base nos dados acima, julgue os itens que se seguem, relativos às propriedades mecânicas da referida amostra de material.

A resistência à ruptura por tração desse material é 405 MPa.

Com base nos dados acima, julgue os itens que se seguem, relativos às propriedades mecânicas da referida amostra de material.

O módulo de elasticidade do material é menor que 190 GPa.

Com base nos dados acima, julgue os itens que se seguem, relativos às propriedades mecânicas da referida amostra de material.

Trata-se de um material dúctil, pois apresenta uma estricção de 20%.
