Questões de Engenharia Mecânica do ano 2008

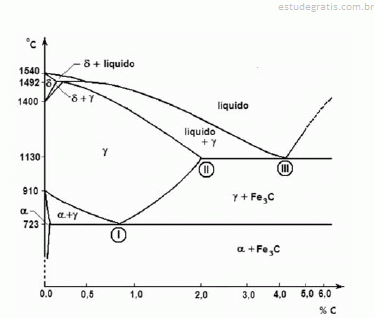

O ferro ligado ao carbono forma uma variedade de ligas ao se solidificar. A formação de cada liga depende do comportamento das variedades alotrópicas do ferro, da solubilidade do carbono no ferro, da temperatura e do teor de carbono. O mapeamento das microestruturas resultantes dessa variedade de ligas é representado em um gráfico denominado diagrama de equilíbrio ferro-carbono, mostrado na figura abaixo

.A partir do diagrama acima, julgue os itens subseqüentes, a respeito das ligas ferro-carbono.

No diagrama, o ponto I, chamado de ponto eutetóide, define a composição da perlita, uma mistura lamelar de ferrita (a) e cementita (Fe 3 C).

A viga engastada mostrada na figura acima possui uma seção transversal retangular de 20 mm × 30 mm cujo momento de inércia de área vale I = 45.000 mm 4 . Considerando essas informações e a figura acima, julgue os próximos itens.

A tensão de cisalhamento J xy atuante em qualquer secção entre as secções de engaste e de aplicação da carga é igual a 2 MPa.

O conceito de momento de inércia é importante na análise de problemas de engenharia. Os momentos de inércia são usados tanto no cálculo da deflexão de vigas quanto nos cálculos relativos ao movimento rotacional de objetos, em dinâmica. Com relação a esse assunto, julgue os itens que se seguem.

Dado um conjunto de eixos paralelos, o momento de inércia de área será mínimo em torno do eixo que passe pelo centróide.

O conceito de momento de inércia é importante na análise de problemas de engenharia. Os momentos de inércia são usados tanto no cálculo da deflexão de vigas quanto nos cálculos relativos ao movimento rotacional de objetos, em dinâmica. Com relação a esse assunto, julgue os itens que se seguem.
