Questões de Engenharia Eletrônica da Instituto Consulplan

O valor de vo(t) quando v1 = 10cos(2t) mV e v2 = 0,5t mV é de, aproximadamente:

No circuito a seguir, considere o diodo ideal, ? = 3, 14 e ?2 = 0, 707 . O valor CC da tensão (Vs) sobre o resistor em relação ao GND é, aproximadamente:

Analise a imagem a seguir que representa o modelo de um regulador Boost:


Considerando a imagem, marque V para as afirmativas verdadeiras e F para as falsas.
(     ) Quando a chave está conduzindo, tem?se o carregamento do indutor e o capacitor mantendo a tensão na carga.
(     ) Quando a chave está operando no corte, tem?se a tensão da fonte em série com a tensão do indutor, produzindo, assim, uma redução da tensão na carga.
(     ) A chave utilizada neste circuito é um MOSFET; porém, pode?se utilizar IGBT ou BJT.
(     ) O diodo Dm conduz quando o indutor está em processo de descarga.
(     ) A forma de onda da tensão sobre o capacitor é aproximadamente triangular.
A sequência está correta em

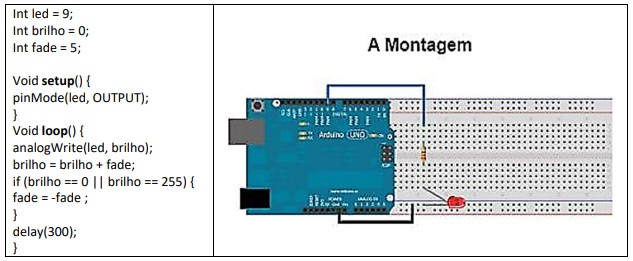

Analise o circuito ligado a um Arduino e o código associado ao circuito:


Considerando a imagem, marque V para as afirmativas verdadeiras e F para as falsas.
(     ) O acionamento do LED é realizado pelo pino 05, onde há no programa um PWM realizado por software.
(     ) A função delay é escrita no código para que temporize 30 ms.
(     ) Quando o programa é inicializado no Arduino, o valor de brilho ao ser verificado na estrutura condicional if vale 0.
(     ) O PWM traduzido significa modulação por largura de pulso e no Arduino é uma onda quadrada com o ciclo de trabalho determinado pelo valor enviado ao respectivo pino de 0 a 255; onde 0 significa 0 volts nesse pino e 255 significa 5 volts neste pino.
(     ) O decremento da variável fade ocorre se brilho é igual a zero e igual a 255; este decremento é unitário.
A sequência está correta em

Controlador de processos utilizado que melhor apresenta comportamento servo; porém, com alto sobressinal, é:
