Questões de Engenharia Eletrônica da FUNDATEC

Pesquise questões de concurso nos filtros abaixo

Modo de Exibição

Matéria

Assunto

Banca

Ano

Tipo

Nível de Escolaridade

Listagem de Questões de Engenharia Eletrônica da FUNDATEC

#Questão 940465 - Engenharia Eletrônica, , FUNDATEC, 2023, GHC-RS, Técnico em Eletrônica

Observe o circuito da Figura 14, que exibe um regulador de tensão corrente constante:

Imagem associada para resolução da questão

Com base no funcionamento do circuito, determine o valor aproximado da leitura do voltímetro.

A) Aproximadamente 2V (tensão de zener sobre resistor 100 Ohms).

B) Aproximadamente 1V (tensão de zener menos a tensão Vbe do transistor).

C) Aproximadamente 20V (reflexão da tensão da fonte pelo ganho do transistor).

D) Aproximadamente 17V (tensão Vce do transistor).

E) Zero Volts, pois o transistor está no corte.

#Questão 940469 - Engenharia Eletrônica, , FUNDATEC, 2023, GHC-RS, Técnico em Eletrônica

Você necessita determinar a potência consumida por um equipamento que está ligado a uma fonte de tensão de 20V de Corrente Contínua (CC). Você tem à disposição um multímetro e material básico de bancada (ferramentas, fios, conectores, entre outros). Qual o procedimento adequado para realizar a medida?

A) Não há um voltímetro nem um amperímetro para realizar as medidas, portanto não há como medi-las.

B) É necessário apenas medir a corrente na carga, selecionar o modo de medida em Amperes CC (modo Amperímetro) no multímetro e acoplá-lo diretamente nos terminais de alimentação do equipamento em paralelo à fonte ligada.

C) Deve-se medir a corrente que é fornecida pela fonte, selecionar o modo de medida em Amperes CC (modo Amperímetro) no multímetro e acoplá-lo diretamente nos terminais de saída da fonte, que deve estar ligada e sem carga (desconectar o equipamento da fonte) e efetuar a leitura da corrente. Depois, sem desacoplar o multímetro, selecionar o modo de medida em Volts CC (modo Voltímetro) e realizar a leitura da tensão. A potência será obtida por: leitura de corrente x leitura de tensão.

D) Deve-se medir a tensão que é fornecida pela fonte, selecionar o modo de medida em Volts CC (modo Voltímetro) no multímetro e acoplá-lo diretamente nos terminais de saída da fonte, que deve estar ligada e sem carga (desconectar o equipamento da fonte) e efetuar a leitura da tensão. Depois, desacoplar o multímetro da fonte, selecionar o modo de medida em Amperes CC (modo Amperímetro) e, usando o material de bancada, acoplar o multímetro em uma das saídas da fonte (ligada) com um dos terminais de alimentação do equipamento, de forma que, nessa condição, o multímetro esteja em série com o equipamento. Efetuar a leitura de Corrente. A potência consumida pelo equipamento será obtida diretamente por: leitura de corrente x leitura de tensão.

E) Deve-se medir a tensão que é fornecida pela fonte, selecionar o modo de medida em Volts CC (modo Voltímetro) no multímetro e acoplá-lo diretamente nos terminais de saída da fonte, que deve estar ligada e sem carga (desconectar o equipamento da fonte) e efetuar a leitura da tensão. Depois, desacoplar o multímetro da fonte, selecionar o modo de medida em Amperes CC (modo Amperímetro) e, usando o material de bancada, acoplar o multímetro em uma das saídas da fonte (ligada) com um dos terminais de alimentação do equipamento, de forma que, nessa condição, o multímetro esteja em série com o equipamento. Efetuar a leitura de Corrente. A potência consumida pelo equipamento será obtida diretamente por: leitura de tensão / leitura de corrente.

#Questão 940470 - Engenharia Eletrônica, , FUNDATEC, 2023, GHC-RS, Técnico em Eletrônica

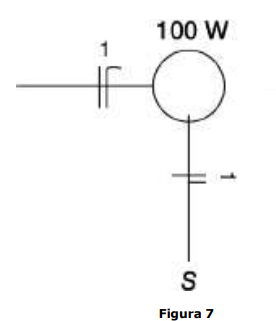

Analise o diagrama unifilar da Figura 7 abaixo e assinale a alternativa que descreve as cores utilizadas nos condutores do circuito 1, de acordo com a norma NBR5410.
Imagem associada para resolução da questão

Imagem associada para resolução da questão

A) Vermelho para o condutor de fase, azul claro para o condutor de neutro e amarelo para o condutor de retorno.

B) Preto para o condutor de fase, verde para o condutor de terra, amarelo para o condutor de retorno.

C) Vermelho para o condutor de fase, azul claro para o condutor de neutro e verde para o condutor de terra.

D) Vermelho para o condutor de fase, preto para o condutor de neutro e amarelo para o condutor de retorno.

E) Quaisquer cores disponíveis no momento da compra, pois não existe definição na norma. Deve ser adotada uma convenção pelo eletricista, que constará no memorial de instalação.

#Questão 940471 - Engenharia Eletrônica, , FUNDATEC, 2023, GHC-RS, Técnico em Eletrônica

Um equipamento possui duas fontes independentes, uma para o circuito eletrônico, outra para energizar um motor CC de 6V de alimentação. Durante a montagem do equipamento, notou-se a falta da fonte DC do motor, e então, foi utilizada uma fonte disponível de 12V. Nessas condições, assinale a alternativa correta.

A) O motor funcionou de forma visivelmente lenta, pois está consumindo ¼ da potência nominal.

B) O motor não funcionou de jeito nenhum.

C) O motor funcionou corretamente sem nenhuma diferença no funcionamento com a fonte de tensão original de 12V.

D) Essa substituição de fonte não é recomendada, pois levará a um curto-circuito direto no equipamento.

E) O motor funcionou de forma visivelmente veloz, superaquecendo, pois está consumindo 4 vezes a potência nominal.

#Questão 940472 - Engenharia Eletrônica, , FUNDATEC, 2023, GHC-RS, Técnico em Eletrônica

Uma montagem feita em protoboard possui dois resistores ligados em paralelo:

• R1: Azul-Azul-Marrom – tolerância: dourado.

• R2: Laranja-Laranja-marrom - tolerância: dourado.

Por questões de espaço, tais resistores deverão ser substituídos pelo valor equivalente do paralelo, que então será:

A) Azul-Azul-Azul – tolerância: dourado.

B) Azul-Laranja-Marrom – tolerância: dourado.

C) Marrom-Marrom-Marrom – tolerância: dourado.

D) Vermelho-Vermelho-Marrom – tolerância: dourado.

E) Vermelho-Vermelho-Vermelho – tolerância: dourado.
