Questões de Engenharia Eletrônica da FUNDATEC

Sabemos que um cabo coaxial é formado por Resitência (R), Indutância (L) e Condutância (G). Em relação a frequência, podemos dizer que:

I. À medida que aumenta a frequência, a atenuação diminui. II. À medida que aumenta a frequência, a atenuação permanece linear. III. À medida que aumenta a frequência, a atenuação aumenta.
Quais estão corretas?

São tipos de atenuação em fibra ópticas:
I. Perda por dispersão: causadas por propriedades do meio físico onde a fibra é lançada como água e metais. II. Perdas por espalhamento: mecanismos de perda intrínsecos causados pela interação de fótons com a sílica que compõe a fibra. III. Perdas por curvatura: perdas induzidas por um “stress” físico na fibra.
Quais estão corretas?

Na Figura 6 abaixo, temos um diagrama de transmissão e recepção utilizando uma fibra óptica com comprimento de 10 km, Pin = 10µW e Pout = 6µW. Sabendo que log 10 = 1 e log 6 = 0,7782, qual seria a perda, em dB/Km, desse enlace?

Observando os quatro comprimentos de ondas apresentados na Figura 5 abaixo, podemos informar que possuem regiões com atenuações reduzidas em fibras ópticas comerciais, respectivamente, em:

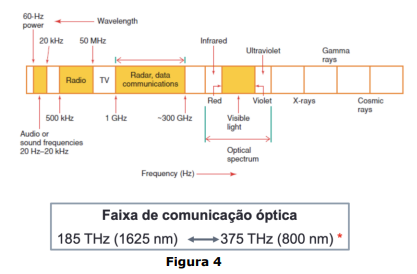

A Figura 4 abaixo apresenta o espectro de frequência de ondas eletromagnéticas. Qual o número de canais de TV que, ocupando 6 MHz de banda, seria possível transmitir em uma fibra óptica ocupando 1% do comprimento de onda de 1625 nm?
