No circuito da figura acima, o equivalente NORTON entre os pontos X e Y é formado por

A)

B)

C)

D)

E)

A figura ilustra um circuito resistivo de corrente contínua. Considerando que os valores dos resistores encontram-se em ohms, a corrente I₁, em ampères, que atravessa o resistor de 4 ohms é

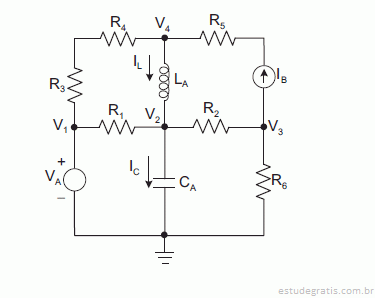

Do equacionamento de tensões e correntes no circuito apresentado na figura acima, é possível concluir que

A)

B)

C)

D)

E)

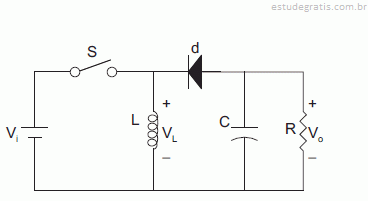

O acionamento da chave S, mostrada na figura acima, é executado de modo a se obter uma modulação por largura de pulso, com duty-cycle igual a D. Nestas condições, este circuito corresponde a um conversor CC-CC denominado Buck-Boost. Considerando o funcionamento do circuito em regime permanente, é correto afirmar que

A) quando a chave S estiver fechada, o diodo d conduz.

B) quando a chave S estiver aberta, o capacitor estará descarregado.

C) a tensão média sobre o indutor é igual ao valor médio da tensão de saída V_o.

D) a tensão média de saída V_o é calculada por

E) a tensão média de saída V_o é calculada por
