Questões de Engenharia Eletrônica da CESGRANRIO

A figura acima apresenta um circuito ativo contendo um amplificador operacional, considerado ideal. A fonte de tensão V_E é senoidal. Para que o módulo da defasagem entre os sinais de entrada V_E e de saída V_S seja 135o em regime permanente, a freqüência  da fonte, em rad/s, deverá ser ajustada para

A figura acima apresenta um circuito ativo e os gráficos dos sinais periódicos V₁ e V₂. O amplificador operacional pode ser considerado ideal. No intervalo de tempo correspondente a um período de V₁, o nível médio do sinal V_S da saída do circuito é

A figura acima apresenta o Mapa de Karnaugh do sinal digital F, gerado a partir dos sinais A, B e C, e a tabela verdade do sinal H, gerada a partir de um circuito combinacional entre os sinais F e G. Em um determinado momento, os sinais A, C e H apresentam, respectivamente, os níveis lógicos 0, 1 e 0. Com relação aos níveis lógicos dos sinais B e G nesta situação, pode-se afirmar que

A figura acima apresenta parte de um circuito digital e o Mapa de Karnaugh do sinal G, gerado a partir dos sinais A, B e C. Neste caso, o Mapa de Karnaugh correspondente ao sinal H é

A)

B)

C)

D)

E)

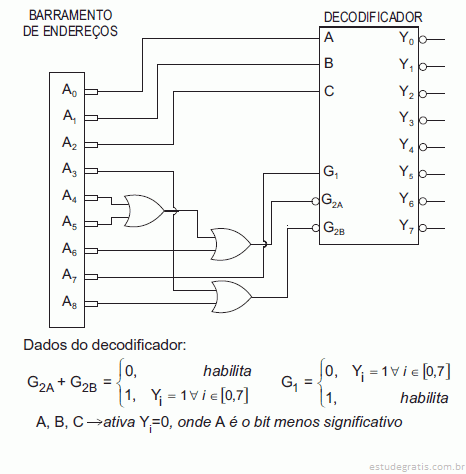

O circuito apresentado na figura ao lado é um decodificador de endereços, onde o A₈ é o bit mais significativo do barramento de endereços. Para ativar o bit Y₃ do decodificador, o endereço que deverá ser escrito no barramento, na base 10 é
