Questões sobre Eletrônica Digital

A porta lógica EXCLUSIVE-OR cujas variáveis de entrada são denominadas X e Y executa a função

A)

B)

C)

D)

E)

Na instalação do cabeamento de uma rede lógica, as terminações IDC (Insulator Displacement Connection) são feitas por ferramentas de impacto conhecidas por

No multímetro digital, o teste de continuidade deve ser feito com a chave seletora posicionada em

A) 200 mV

B) 200

C) 2M

D) )))

E) hfe

Um sistema digital TTL deve acionar um LED com nível alto. O anodo do LED está ligado à saída digital através de um resistor R e o seu catodo encontra-se ligado ao pólo negativo da fonte de alimentação do circuito. Considerando que a saída TTL típica é de 5 V em nível alto e que o LED possui a especificação VF = 1,9 V @ IF = 1 mA, o resistor comercial mais adequado para esse circuito tem anéis nas cores

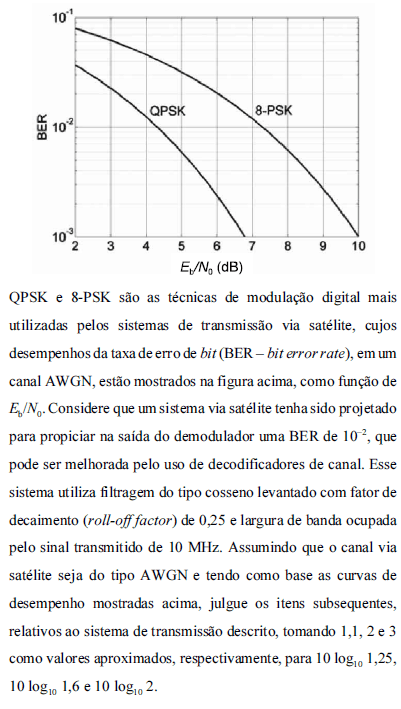

Sem o uso de qualquer codificação de canal, para diminuir a BER de 10^–2 para 10^–3 na saída do demodulador QPSK, seria preciso aumentar a razão sinal-ruído C/N na entrada desse demodulador em mais de 2 dB.
