Questões sobre Eletrônica Digital

Com relação a sistemas de telecomunicações, a técnicas de modulação/demodulação digital, a dispositivos utilizados nesses sistemas e aos efeitos das não-linearidades em enlaces de comunicação digital, julgue os itens seguintes. Sistemas de telecomunicações OFDM/OFDMA, por utilizarem portadoras ortogonais, são imunes ao ruído de fase de osciladores e, por isso, permitem o uso mais eficiente do espectro eletromagnético, quando comparado a sistemas FDM/FDMA e TDM/TDMA. Essa vantagem se destaca, principalmente, em sistemas com forte influência do efeito Doppler, que reduz a banda de coerência do canal de RF e, por isso, exige o uso de canais de faixa estreita, como forma de combate ao desvanecimento seletivo em frequência decorrente desse efeito.

O nível da deterioração sofrida por um sinal modulado digitalmente pode ser avaliado por várias medidas ou figuras de mérito, sendo que, entre as mais utilizadas, estão a BER (bit error rate), a razão sinal-ruído (RSR), a MER (modulation error ratio) e a EVM (error vector magnitude). Julgue os itens a seguir, relativos a esse assunto. Se a única degradação significativa presente em um sinal é devida a ruído gaussiano aditivo, então a MER e a razão sinal-ruído se tornam medidas equivalentes para esse sinal.

O nível da deterioração sofrida por um sinal modulado digitalmente pode ser avaliado por várias medidas ou figuras de mérito, sendo que, entre as mais utilizadas, estão a BER (bit error rate), a razão sinal-ruído (RSR), a MER (modulation error ratio) e a EVM (error vector magnitude). Julgue os itens a seguir, relativos a esse assunto.

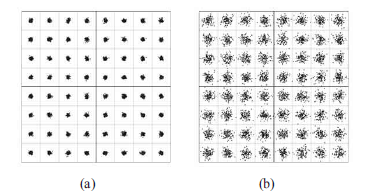

Considere que a figura a seguir mostre os diagramas de constelação de dois sinais 64-QAM deteriorados. Os valores da MER e da EVM para o sinal (a) são maiores que os respectivos valores para o sinal (b).

O nível da deterioração sofrida por um sinal modulado digitalmente pode ser avaliado por várias medidas ou figuras de mérito, sendo que, entre as mais utilizadas, estão a BER (bit error rate), a razão sinal-ruído (RSR), a MER (modulation error ratio) e a EVM (error vector magnitude). Julgue os itens a seguir, relativos a esse assunto. Tanto a MER e quanto a EVM medem, essencialmente, a diferença ou erro vetorial entre o sinal recebido e um sinal de referência ou ideal. Contudo, elas calculam esse erro de formas diferentes, sendo a MER usualmente expressa em dB, enquanto a EVM é expressa em porcentagem. A conversão entre as duas medidas pode ser feita quando a constelação de sinais é conhecida.

Com relação a geração de dados de previsão de passagem de um satélite, julgue os itens seguintes. Durante os períodos de eclipse solar frequentes, as atividades no CCS são reduzidas, dada a menor disponibilidade de dados telemétricos.
