Questões sobre Eletrônica Analógica na Engenharia Eletrônica

A Figura 16 abaixo exibe um circuito de acionamento de carga com relé, uma aplicação na qual um transistor é empregado como chave. A polarização na base é feita por uma fonte de 5 V, tensão típica de acionamento digital.





Com base no circuito apresentado, analise as assertivas a seguir e assinale a alternativa correta.
I. A chave Sx aciona o funcionamento do motor. Quando Sx está fechada, o relé fecha o contato, conectando a fonte ao motor.
II. O diodo D1 não tem função, é desnecessário, logo a chave Sy pode estar tanto aberta quanto fechada.
III. O diodo D1 é de proteção ao transistor, que pode ser danificado pela corrente induzida do relé no momento em que o transistor deixa de conduzir, desligando o relé.
IV. O circuito permanece funcionando indefinidamente após o fechamento da chave Sx, ou seja, após fechada, a chave Sx pode ser aberta novamente e o motor continuará funcionando.

Julgue o item seguinte, a respeito de dispositivos eletrônicos.

O potencial Zener, em um diodo Zener, possui baixa sensibilidade à temperatura de operação.

Julgue o item seguinte, a respeito de dispositivos eletrônicos.

Um transistor bipolar de junção na configuração base-comum tem a junção base-emissor polarizada diretamente, quando operando na região ativa.

Julgue o item seguinte, a respeito de dispositivos eletrônicos.

Em aplicações de alta frequência, o desempenho de um amplificador não inversor, na configuração seguidor de emissor, é muito influenciado pela capacitância de efeito Miller.

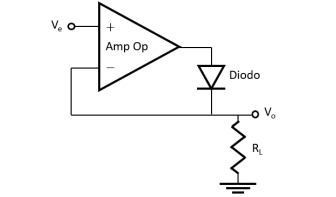

Amplificador operacional (amp-op) é um componente eletrônico que amplifica a diferença entre as tensões aplicadas em suas duas entradas. É um componente fundamental em circuitos analógicos. Um amp-op ideal é um modelo teórico que serve de referência para os componentes reais. Sobre os amplificadores operacionais ideais, assinale a alternativa correta.
