Questões sobre Acionamentos e Controles Elétricos

Sicro é uma sigla para uma ferramenta criada e aperfeiçoada pelo Dnit, que tem por objetivo

A figura abaixo mostra a relação entre velocidade do motor (?_m) e o torque eletromecânico (T_em) de um motor de corrente contínua.

Analise as afirmativas abaixo em relação à figura.

1. Abaixo da velocidade nominal, para manter o torque constante o fluxo de campo e a corrente de armadura são mantidos em seus valores nominais. O controle da velocidade é realizado pela variação da tensão de armadura.

2. Acima da velocidade nominal, o fluxo de campo deve ser reduzido com o aumento da velocidade do motor. A corrente de armadura é mantida em seu valor nominal.

3. Não é possível manter o torque nominal após a velocidade nominal do motor

Assinale a alternativa que indica todas as afirmativas corretas.

Uma máquina de indução pode operar em três diferentes modos de operação em função do valor do seu escorregamento(s).

Coluna 1 Modo

1. Modo motor

2. Modo gerador

3. Modo freio

Coluna 2 Valor do escorregamento

( ) s < 0

( ) 0 < s < 1

( ) 1 < s < 2

Assinale a alternativa que indica a sequência correta, de cima para baixo.

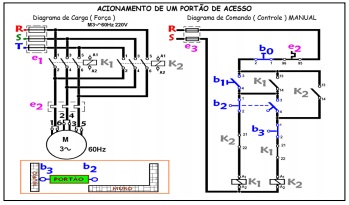

A seguir tem?se um circuito de acionamento de um portão de acesso:


Considerando a imagem, marque V para as afirmativas verdadeiras e F para as falsas.
(     ) O relé de sobrecarga e₂ é ajustado pelo fator de serviço encontrado como dado de placa do acrescido de 25%.
(     ) O circuito de carga faz uma reversão do motor trifásico trocando três fases.
(     ) É previsto chaves fim de curso para desligar o motor de indução trifásico e um provável defeito poderá causar o desligamento do motor por sobrecarga, através de e₂.
(     ) Se o intertravamento elétrico de K1 estiver defeituoso, ou seja, continuamente fechado, K2 acionará junto com K1.
(     ) b1 e b0 podem ser contatos de botoeiras ou oriundas de relés eletromecânicos dos receptores de RF por controle remoto.
A sequência está correta em

Analise o funcionamento dos equivalentes eletromecânicos em Ladder utilizados em Controladores Lógico Programáveis (CLP).

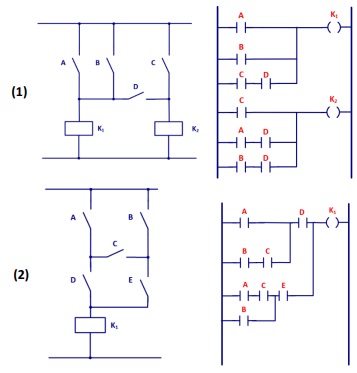

Considerando as imagens marque V para as afirmativas verdadeiras e F para as falsas.
(     ) Dos diagramas Ladder obtêm?se expressões lógicas equivalentes aos sistemas digitais. No caso específico dos sistemas representados, têm?se diretamente funções AND, OR, NOT e NAND.
(     ) Todos os diagramas Ladder representados podem ser simplificados e se tornarem mais simples.
(     ) No diagrama em (1) tem?se 3 operações AND e em (2) tem?se 4.
(     ) Em um (1) há intertravamento indireto (pelas entradas) entre K1 e K2.
(     ) Em (2), se não há acionamento de D, é impossível acionar K1.
A sequência está correta em
