Questões sobre Eletrônica Analógica na Engenharia Eletrônica

    Pretende-se construir dois equipamentos eletrônicos, com características específicas de operação, em que o equipamento A deve ser mais estável em relação à temperatura, com impedância de entrada elevada e economia de potência para sinais digitais, ao passo que o equipamento B deve apresentar maior robustez quanto às descargas de eletricidade estática quando for manuseado e um ganho de tensão mais elevado.

Considerando-se as características apontadas e os dispositivos eletrônicos, julgue o item subsequente.

As especificações desejadas para o equipamento B serão obtidas caso ele seja construído com díodos Zener.

Tendo por base a central de controle por programa armazenado (CPA) apresentada na figura anterior e os sistemas e tecnologias de comutação analógica e digital, julgue o próximo item.

O bloco identificado pela letra A corresponde à rede de comutação e realiza a conexão entre as vias de comunicação digital.

No ESP32, os pinos de entrada e saída de uso geral usados com sinais digitais, analógicos e PWM são denominados

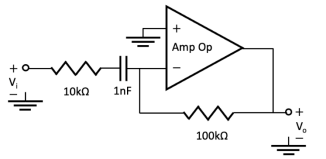

O circuito abaixo é um filtro baseado em amplificador operacional ideal.




O tipo de filtro e a frequência de corte são, respectivamente,

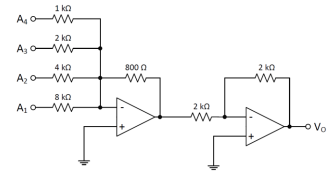

O circuito a seguir é um conversor digital-analógico de 4 bits, com a entrada sendo a palavra digital A₄A₃A₂A₁ e a saída o sinal V_o .



Os bits 1 da palavra digital são traduzidos com o nível de tensão 5 Volts, enquanto os bits 0 são traduzidos como 0 Volts. Nesse circuito, a conversão da entrada digital 1011 é
