Questões sobre Eletrônica Analógica

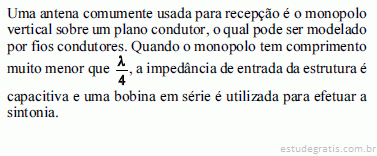

Acerca de antenas e de propagação, julgue os itens a seguir, considerando  o comprimento de onda.

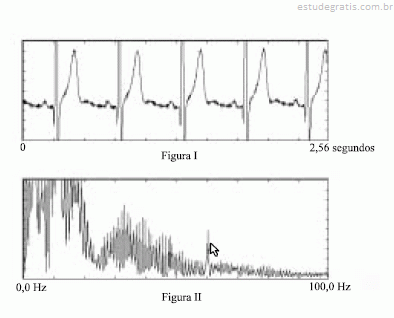

A figura I acima mostra um sinal analógico de eletrocardiografia (ECG), que foi digitalizado corretamente à taxa de 200 amostras/segundo. A figura II ilustra o espectro de amplitude desse sinal no domínio da transformada discreta de Fourier — DFT (discrete Fourier transform). Para efeito de visualização, as raias espectrais de Fourier foram interpoladas por meio de uma função do primeiro grau. A partir dessas informações, julgue os itens que se seguem.

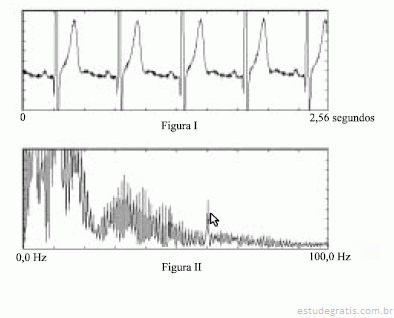

A figura I acima mostra um sinal analógico de eletrocardiografia (ECG), que foi digitalizado corretamente à taxa de 200 amostras/segundo. A figura II ilustra o espectro de amplitude desse sinal no domínio da transformada discreta de Fourier — DFT (discrete Fourier transform). Para efeito de visualização, as raias espectrais de Fourier foram interpoladas por meio de uma função do primeiro grau. A partir dessas informações, julgue os itens que se seguem.

Acerca de antenas e de propagação, julgue os itens a seguir, considerando  o comprimento de onda. Considere que um enlace de comunicação terrestre de 40 km seja estabelecido em uma região de floresta densa, utilizando-se um sinal na freqüência de 2 GHz, e que, durante a ocorrência de chuva em dias de calor intenso, esse enlace tem o seu comportamento degradado, deixando de atender às especificações mínimas requeridas. Nessa situação, a maior causa do problema é provavelmente a atenuação do sinal pela chuva.

Acerca de antenas e de propagação, julgue os itens a seguir, considerando  o comprimento de onda. Considere um enlace de comunicação que opere na freqüência de 80 MHz, cuja distância entre transmissor e receptor seja muito maior que as alturas das respectivas antenas. Nesse caso, o efeito de interferência por reflexão do sinal pela superfície da Terra pode ser desprezado, independentemente da polarização do sinal, devido ao fato de o coeficiente de reflexão na interface ar/terra ter intensidade aproximadamente igual a zero.
