Questões sobre Eletrônica Analógica

A realimentação negativa, usada em amplificadores eletrônicos, produz várias melhorias de desempenho com relação a ganho de tensão, impedância de entrada e resposta em frequência. Com relação à resposta em frequência de amplificadores em malha aberta e malha fechada, julgue os itens seguintes. Se, para determinada polarização e topologia, o amplificador tem o produto ganho × banda passante igual a f_T, então a banda passante do sistema usado como seguidor de tensão será aproximadamente igual a f_T..

Amplificadores operacionais são o bloco construtivo fundamental da eletrônica analógica. Suas características de alto ganho diferencial, alta impedância de entrada e baixa impedância de saída facilitam sobremaneira o projeto de sistemas eletrônicos. Com relação às características de amplificadores operacionais, julgue os itens que se seguem. Considere que um amplificador tenha slew-rate máximo S. Nesse caso, ele introduzirá não-linearidades se, na saída, for solicitado como sinal uma senóide de amplitude superior a S em baixas frequências.

Amplificadores operacionais são o bloco construtivo fundamental da eletrônica analógica. Suas características de alto ganho diferencial, alta impedância de entrada e baixa impedância de saída facilitam sobremaneira o projeto de sistemas eletrônicos. Com relação às características de amplificadores operacionais, julgue os itens que se seguem. Na chamada compensação por polo dominante, introduz-se um polo de baixa frequência, garantindo que o ganho caia abaixo de 0 dB antes que a defasagem entre entrada e saída atinja 180 graus. Assim, sacrifica-se ganho em malha aberta nas médias frequências em favor de estabilidade em malha fechada.

Amplificadores operacionais são o bloco construtivo fundamental da eletrônica analógica. Suas características de alto ganho diferencial, alta impedância de entrada e baixa impedância de saída facilitam sobremaneira o projeto de sistemas eletrônicos. Com relação às características de amplificadores operacionais, julgue os itens que se seguem. Na aplicação do amplificador operacional como integrador, a tensão de off-set, mesmo quando de reduzido valor, faz que a saída aumente continuamente com entrada aterrada.

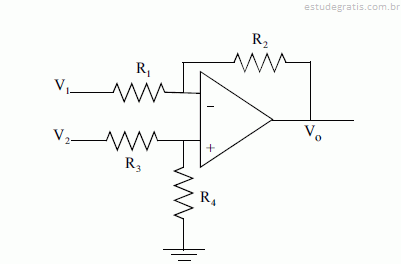

A figura acima mostra um amplificador diferencial simples, construído a partir de amplificadores operacionais. Com relação às características desse circuito, julgue os itens a seguir.
