#Questão 794017 - Engenharia Eletrônica, Análise de Sistemas Lineares, CESPE / CEBRASPE, 2008, Instituto Nacional de Pesquisas Espaciais (INPE), Tecnologista da Carreira de Desenvolvimento Tecnológico

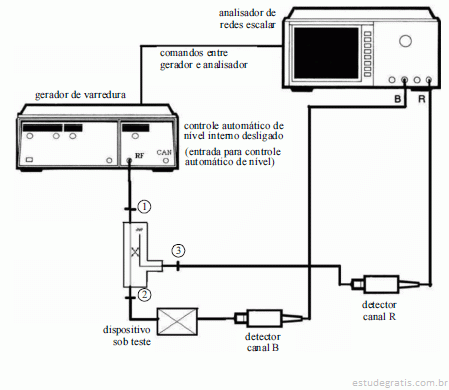

A figura acima ilustra uma montagem para a medida de um dispositivo linear passivo, em que são utilizados, entre outros componentes, um gerador de varredura e um analisador de redes escalar. Considerando essa figura, julgue os itens a seguir.

Para se medir a diretividade de um acoplador direcional como o mostrado na figura, quando uma das portas está casada, é suficiente realizar o seguinte procedimento: medir a perda de potência entre a porta principal e a porta acoplada; inverter as conexões da linha principal; nessa nova conexão, medir novamente a perda entre a porta principal e a porta acoplada; a diferença entre essas duas medidas, em dB, é a diretividade.

#Questão 794018 - Engenharia Eletrônica, Análise de Sistemas Lineares, CESPE / CEBRASPE, 2008, Instituto Nacional de Pesquisas Espaciais (INPE), Tecnologista da Carreira de Desenvolvimento Tecnológico

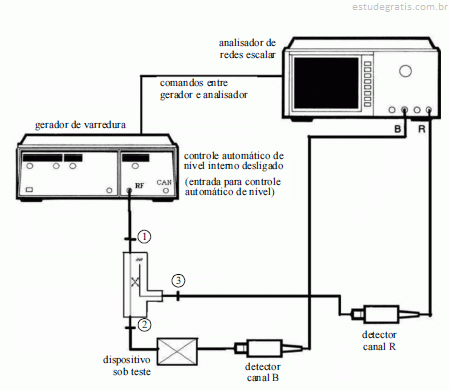

A figura acima ilustra uma montagem para a medida de um dispositivo linear passivo, em que são utilizados, entre outros componentes, um gerador de varredura e um analisador de redes escalar. Considerando essa figura, julgue os itens a seguir.

Considerando-se o acoplador do tipo ilustrado na figura, se o dispositivo sob teste conectado em sua saída estiver descasado, a maior parte da potência refletida será dissipada na terminação 3 .

#Questão 794019 - Engenharia Eletrônica, Análise de Sistemas Lineares, CESPE / CEBRASPE, 2008, Instituto Nacional de Pesquisas Espaciais (INPE), Tecnologista da Carreira de Desenvolvimento Tecnológico

A figura acima ilustra uma montagem para a medida de um dispositivo linear passivo, em que são utilizados, entre outros componentes, um gerador de varredura e um analisador de redes escalar. Considerando essa figura, julgue os itens a seguir.

Considere que o acoplador direcional mostrado na figura tenha fator de acoplamento de 20 dB e diretividade igual a 30 dB. Nesse caso, se a porta de saída estiver em aberto, e se uma potência de 0 dBm for inserida na porta de entrada, então um walttímetro de RF indicaria uma leitura de –50 dBm, na porta diretamente acoplada.
