Listagem de Questões sobre Análise de Sistemas Lineares

#Questão 794012 - Engenharia Eletrônica, Análise de Sistemas Lineares, CESPE / CEBRASPE, 2008, Instituto Nacional de Pesquisas Espaciais (INPE), Tecnologista da Carreira de Desenvolvimento Tecnológico

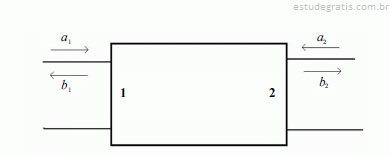

A figura acima ilustra, em termos de suas portas de entrada e saída, um quadripolo linear passivo. Com referência a essa figura e à correspondente matriz espalhamento S do quadripolo, julgue os itens seguintes.

Caso o valor medido de S21, em módulo, seja igual a 0,5, a perda de inserção, no quadripolo apresentado, será de 3 dB, desde que sejam satisfeitas as condições normais para obtenção desse parâmetro.

#Questão 794013 - Engenharia Eletrônica, Análise de Sistemas Lineares, CESPE / CEBRASPE, 2008, Instituto Nacional de Pesquisas Espaciais (INPE), Tecnologista da Carreira de Desenvolvimento Tecnológico

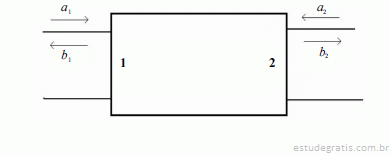

A figura acima ilustra, em termos de suas portas de entrada e saída, um quadripolo linear passivo. Com referência a essa figura e à correspondente matriz espalhamento S do quadripolo, julgue os itens seguintes.

Caso o valor medido de S11, em módulo, seja igual a 0,1, a perda de retorno na porta 1 será de 10 dB, considerando que tenham sido satisfeitas as condições normais para obtenção desse parâmetro.

#Questão 794014 - Engenharia Eletrônica, Análise de Sistemas Lineares, CESPE / CEBRASPE, 2008, Instituto Nacional de Pesquisas Espaciais (INPE), Tecnologista da Carreira de Desenvolvimento Tecnológico

A figura acima ilustra, em termos de suas portas de entrada e saída, um quadripolo linear passivo. Com referência a essa figura e à correspondente matriz espalhamento S do quadripolo, julgue os itens seguintes.

O conhecimento dos parâmetros S11 e S22 especificam completamente o quadripolo, se este for linear, passivo e sem perdas.

#Questão 794015 - Engenharia Eletrônica, Análise de Sistemas Lineares, CESPE / CEBRASPE, 2008, Instituto Nacional de Pesquisas Espaciais (INPE), Tecnologista da Carreira de Desenvolvimento Tecnológico

A figura acima ilustra, em termos de suas portas de entrada e saída, um quadripolo linear passivo. Com referência a essa figura e à correspondente matriz espalhamento S do quadripolo, julgue os itens seguintes.

Circuitos de micro-ondas de duas portas sem perdas podem ser avaliados por medidas de reflectometria.

#Questão 794016 - Engenharia Eletrônica, Análise de Sistemas Lineares, CESPE / CEBRASPE, 2008, Instituto Nacional de Pesquisas Espaciais (INPE), Tecnologista da Carreira de Desenvolvimento Tecnológico

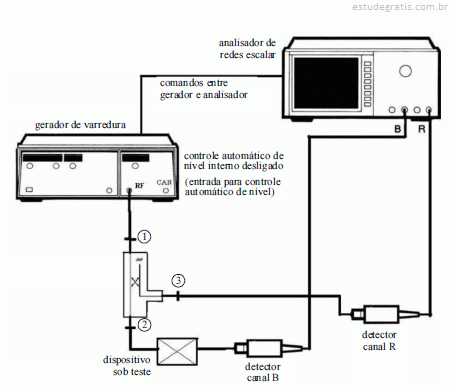

A figura acima ilustra uma montagem para a medida de um dispositivo linear passivo, em que são utilizados, entre outros componentes, um gerador de varredura e um analisador de redes escalar. Considerando essa figura, julgue os itens a seguir.

A diretividade de um acoplador direcional é afetada pelo casamento de impedâncias na terminação da porta isolada. O acoplador direcional na situação ilustrada na figura deve ter uma de suas portas casadas e, portanto, pode apresentar desempenho superior ao acoplador de quatro portas.
