Questões sobre Análise de Sistemas Lineares

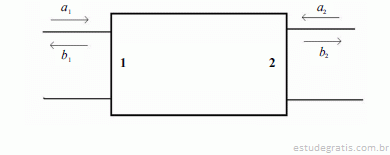

A figura acima ilustra, em termos de suas portas de entrada e saída, um quadripolo linear passivo. Com referência a essa figura e à correspondente matriz espalhamento S do quadripolo, julgue os itens seguintes.

Julgue os próximos itens, relativos à caracterização de circuitos e dispositivos lineares e passivos, que operam em micro-ondas. Um dispositivo de uma porta pode ser adequadamente caracterizado, para determinada frequência de operação, pela impedância definida em seus terminais.

Julgue os próximos itens, relativos à caracterização de circuitos e dispositivos lineares e passivos, que operam em micro-ondas. Um circuito de duas portas pode ser completamente caracterizado conhecendo-se apenas a sua matriz ABCD.

Julgue os próximos itens, relativos à caracterização de circuitos e dispositivos lineares e passivos, que operam em micro-ondas. A matriz espalhamento S equivalente da associação em cascata de dois dispositivos caracterizados, respectivamente, por suas matrizes espalhamento S₁ e S₂ é dada por S = S₁ + S₂.

Julgue os próximos itens, relativos à caracterização de circuitos e dispositivos lineares e passivos, que operam em micro-ondas. A impedância característica de uma linha de transmissão conectada a um circuito de uma porta é, necessariamente, igual a
