Listagem de Questões sobre Análise de Sistemas Lineares

#Questão 634602 - Engenharia Eletrônica, Análise de Sistemas Lineares, CESPE / CEBRASPE, 2008, INPE, Tecnologista da Carreira de Desenvolvimento Tecnológico

A figura acima ilustra uma montagem para a medida de um dispositivo linear passivo, em que são utilizados, entre outros componentes, um gerador de varredura e um analisador de redes escalar. Considerando essa figura, julgue os itens a seguir.

A medida será mais precisa se o controle automático de nível interno ou externo do gerador de varredura, realizado por meio de elo de realimentação, for ativado.

#Questão 634603 - Engenharia Eletrônica, Análise de Sistemas Lineares, CESPE / CEBRASPE, 2008, INPE, Tecnologista da Carreira de Desenvolvimento Tecnológico

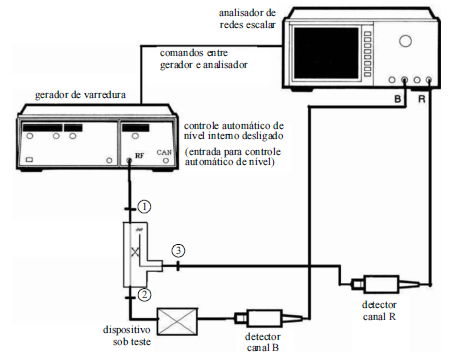

A figura acima ilustra uma montagem para a medida de um dispositivo linear passivo, em que são utilizados, entre outros componentes, um gerador de varredura e um analisador de redes escalar. Considerando essa figura, julgue os itens a seguir.

Para se medir corretamente a perda de retorno do dispositivo sob teste (DUT), deve-se realizar o seguinte procedimento: conectar diretamente o detector canal B na porta 2 do acoplador direcional e calibrar o analisador de redes no nível de referência 0 dB; inserir o DUT na posição mostrada na figura; a medida verificada no analisador após essa conexão representa a perda de retorno do DUT.

#Questão 634604 - Engenharia Eletrônica, Análise de Sistemas Lineares, CESPE / CEBRASPE, 2008, INPE, Tecnologista da Carreira de Desenvolvimento Tecnológico

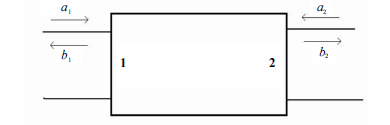

A figura acima ilustra, em termos de suas portas de entrada e saída, um quadripolo linear passivo. Com referência a essa figura e à correspondente matriz espalhamento S do quadripolo, julgue os itens seguintes.

Na situação de um quadripolo linear passivo, que não apresente perdas e seja recíproco, é correto afirmar que S12 = S21

#Questão 634605 - Engenharia Eletrônica, Análise de Sistemas Lineares, CESPE / CEBRASPE, 2008, INPE, Tecnologista da Carreira de Desenvolvimento Tecnológico

A figura acima ilustra, em termos de suas portas de entrada e saída, um quadripolo linear passivo. Com referência a essa figura e à correspondente matriz espalhamento S do quadripolo, julgue os itens seguintes.

O parâmetro S11 corresponde ao coeficiente de reflexão na porta 1 com a porta 2 em curto-circuito.

#Questão 634606 - Engenharia Eletrônica, Análise de Sistemas Lineares, CESPE / CEBRASPE, 2008, INPE, Tecnologista da Carreira de Desenvolvimento Tecnológico

Julgue os próximos itens, relativos à caracterização de circuitos e dispositivos lineares e passivos, que operam em micro-ondas. Um dispositivo de uma porta pode ser adequadamente caracterizado, para determinada frequência de operação, pela impedância definida em seus terminais.
